Termékek/Búvónyílások/Rozsdamentes acél tartályra · Felső beépítésű · Kerek

Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás nagyméretű (6029 PA/PB/PC/PD)

Gyártó / márka: Veneta Acciai

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Egyéb / nem jelölt
Elérhető méret
Lásd a műszaki adatlapon

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35398

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

DN
800
Külső átmérő (De)
806 mm
A méret
3 mm
B méret
2 mm
C méret
100 mm
D méret
180 mm
További műszaki adatok+
E méret
860 mm
Anyagminőség
304L
Megengedett üzemi nyomás
0.1 bar
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

8 nyilvántartott változat

ModellCikkszámMéretKülső átmérő (De)A méretB méretC méretD méretE méretAnyagminőségMegengedett üzemi nyomásAjánlatlista
6029 PAF35398DN 800806 mm3 mm2 mm100 mm180 mm860 mm304L0.1 bar
6029 PAF35399DN 800806 mm3 mm2 mm100 mm180 mm860 mm316L0.1 bar
6029 PBF35400DN 10001006 mm3 mm2 mm100 mm180 mm1060 mm304L0.1 bar
6029 PBF35401DN 10001006 mm3 mm2 mm100 mm180 mm1060 mm316L0.1 bar
6029 PCF35402DN 12001206 mm3 mm2 mm100 mm180 mm1260 mm304L0.1 bar
6029 PCF35403DN 12001206 mm3 mm2 mm100 mm180 mm1260 mm316L0.1 bar
6029 PDF35404DN 14001406 mm3 mm2 mm100 mm180 mm1460 mm304L0.1 bar
6029 PDF35405DN 14001406 mm3 mm2 mm100 mm180 mm1460 mm316L0.1 bar

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6029P anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

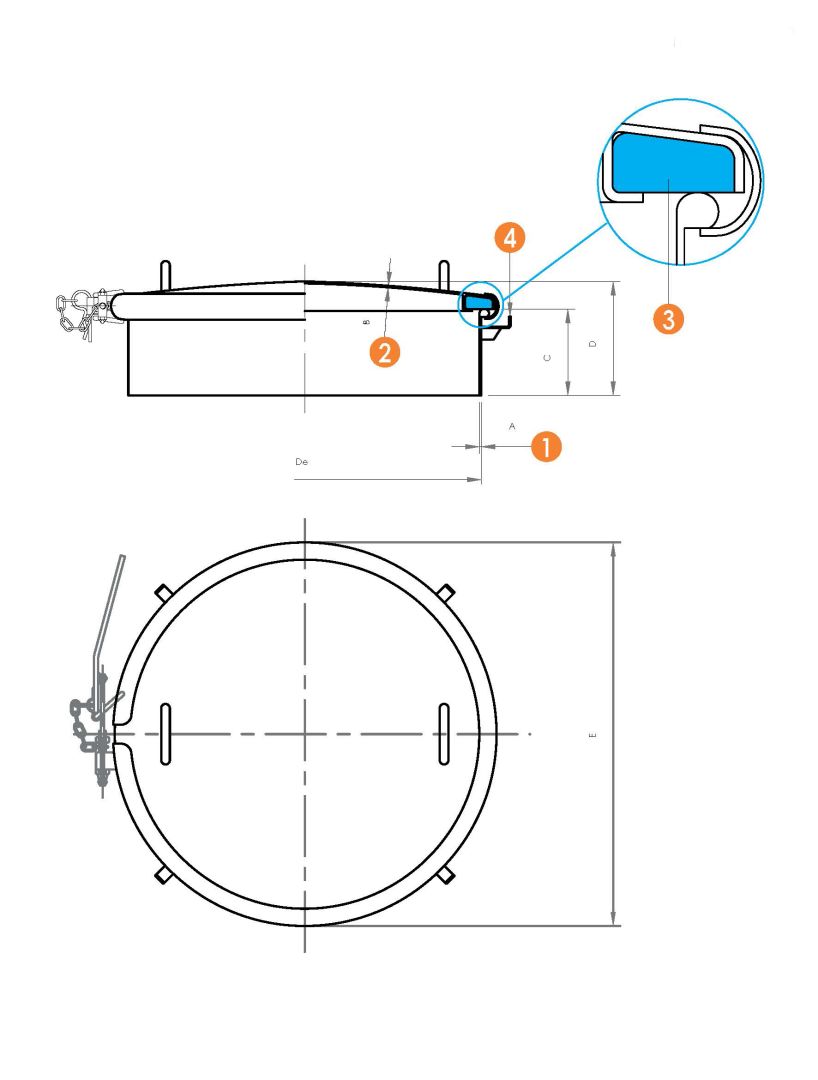

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
