Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás kerek dupla karral (6028 E;6028 E1;6028 E2;6028 E3)
Gyártó / márka: Veneta Acciai
kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35207
A kiválasztott változat műszaki adatai
- DN
- 400
- Belső átmérő (Di)
- 430 mm
- A méret
- 3 mm
- B méret
- 3 mm
- C méret
- 103 mm
- D méret
- 255 mm
További műszaki adatok+−
- E méret
- 474 mm
- Anyagminőség
- 304L
- F méret
- 625 mm
- Megengedett üzemi nyomás
- 0,01 bar
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
8 nyilvántartott változat
| Modell | Cikkszám | Méret | Belső átmérő (Di) | A méret | B méret | C méret | D méret | E méret | Anyagminőség | F méret | Megengedett üzemi nyomás | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6028 E | F35207 | DN 400 | 430 mm | 3 mm | 3 mm | 103 mm | 255 mm | 474 mm | 304L | 625 mm | 0,01 bar | |
| 6028 E | F35208 | DN 400 | 430 mm | 3 mm | 3 mm | 103 mm | 255 mm | 474 mm | 316L | 625 mm | 0,01 bar | |
| 6028 E1 | F35209 | DN 500 | 500 mm | 3 mm | 3 mm | 103 mm | 250 mm | 544 mm | 304L | 695 mm | 0,01 bar | |
| 6028 E1 | F35210 | DN 500 | 500 mm | 3 mm | 3 mm | 103 mm | 250 mm | 544 mm | 316L | 695 mm | 0,01 bar | |
| 6028 E2 | F35211 | DN 600 | 600 mm | 3 mm | 3 mm | 103 mm | 239 mm | 640 mm | 304L | 699 mm | 0,01 bar | |
| 6028 E2 | F35212 | DN 600 | 600 mm | 3 mm | 3 mm | 103 mm | 239 mm | 640 mm | 316L | 699 mm | 0,01 bar | |
| 6028 E3 | F35213 | DN 450 | 444 mm | 3 mm | 2,5 mm | 103 mm | 250 mm | 490 mm | 304L | 675 mm | 0,01 bar | |
| 6028 E3 | F35214 | DN 450 | 444 mm | 3 mm | 2,5 mm | 103 mm | 250 mm | 490 mm | 316L | 625 mm | 0,01 bar |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6028E anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM
Szerkezeti dokumentáció

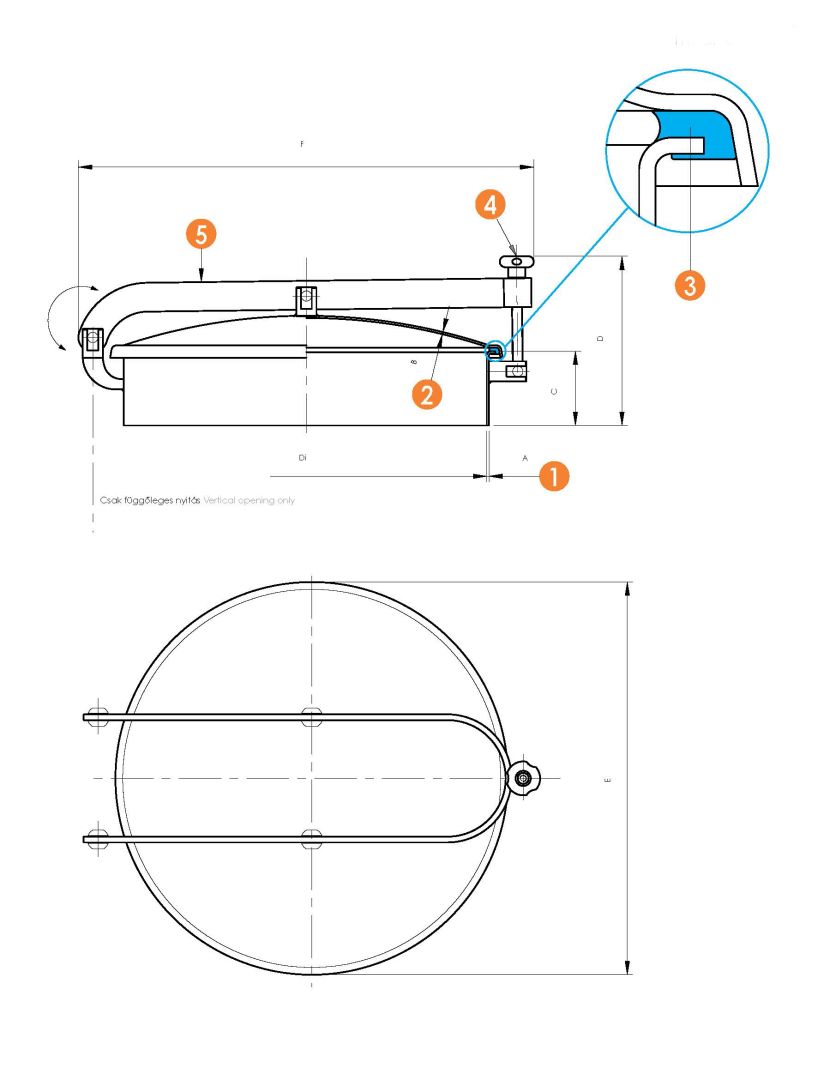

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
