Termékek/Búvónyílások/Rozsdamentes acél tartályra · Felső beépítésű · Kerek

Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás felső kerek, periférikus zárakkal (6024)

Gyártó / márka: Veneta Acciai

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Egyéb / nem jelölt
Elérhető méret
Lásd a műszaki adatlapon

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35076

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

DN
400
Belső átmérő (Di)
398 mm
A méret
5 mm
B méret
1,5 mm
C méret
50 mm
D méret
103 mm
További műszaki adatok+
E méret
420 mm
Anyagminőség
304
Megengedett üzemi nyomás
0,1 bar
Vákuumállóság
-0,5 bar
N4
4
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

1 nyilvántartott változat

ModellCikkszámMéretBelső átmérő (Di)A méretB méretC méretD méretE méretAnyagminőségMegengedett üzemi nyomásVákuumállóságN4Ajánlatlista
6024CF35076DN 400398 mm5 mm1,5 mm50 mm103 mm420 mm3040,1 bar-0,5 bar4

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6024 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

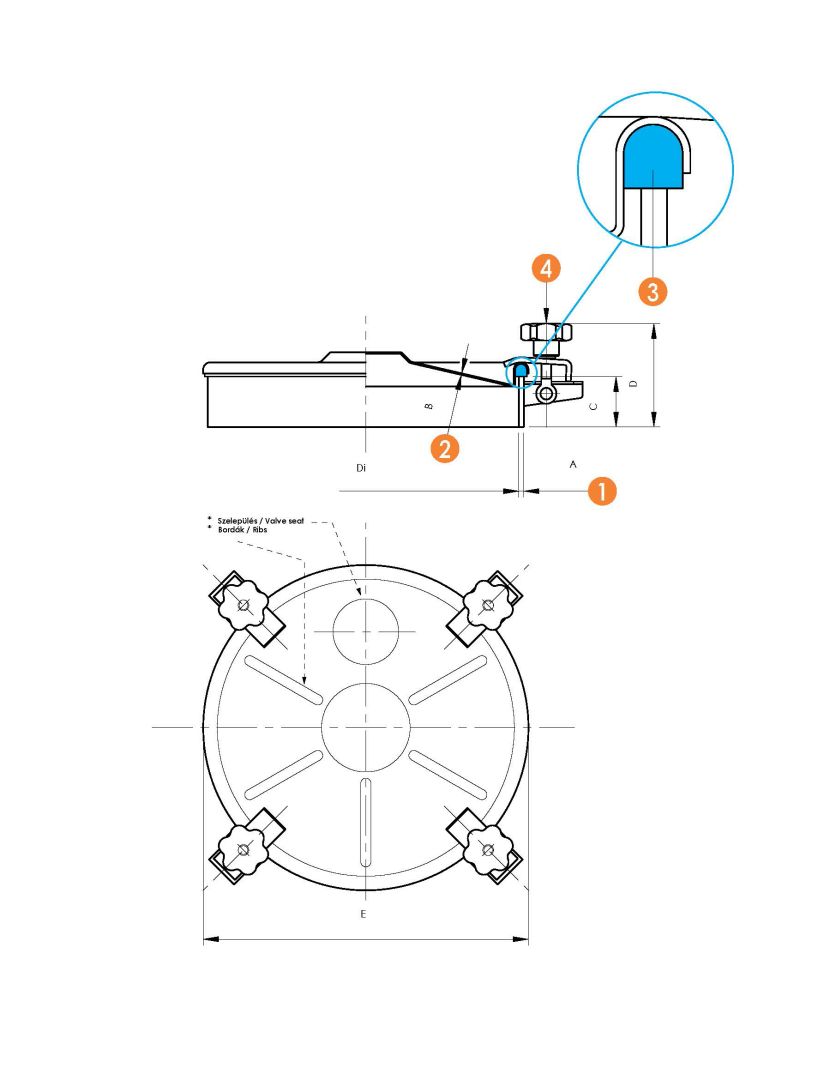

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
