Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás kerek periférikus zárakkal (6028 F4/F5/F6)
kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35355
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 0.5 bar
- DN
- 430
- C méret
- 103 mm
- A méret
- 3 mm
- B méret
- 3 mm
- D méret
- 474 mm
További műszaki adatok+−
- Vákuumállóság
- -0.5 bar
- Belső átmérő (Di)
- 430 mm
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
6 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | C méret | A méret | B méret | D méret | Vákuumállóság | Belső átmérő (Di) | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6028 F4 | F35355 | DN 430 | 0.5 bar | 103 mm | 3 mm | 3 mm | 474 mm | -0.5 bar | 430 mm | 304L | |
| 6028 F4 | F35356 | DN 430 | 0.5 bar | 103 mm | 3 mm | 3 mm | 474 mm | -0.5 bar | 430 mm | 316L | |
| 6028 F5 | F35357 | DN 500 | 0.4 bar | 103 mm | 3 mm | 3 mm | 544 mm | -0.5 bar | 500 mm | 304L | |
| 6028 F5 | F35358 | DN 500 | 0.4 bar | 103 mm | 3 mm | 3 mm | 544 mm | -0.5 bar | 500 mm | 316L | |
| 6028 F6 | F35359 | DN 600 | 0.3 bar | 103 mm | 3 mm | 3 mm | 640 mm | -0.3 bar | 600 mm | 304L | |
| 6028 F6 | F35360 | DN 600 | 0.3 bar | 103 mm | 3 mm | 3 mm | 640 mm | -0.3 bar | 600 mm | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

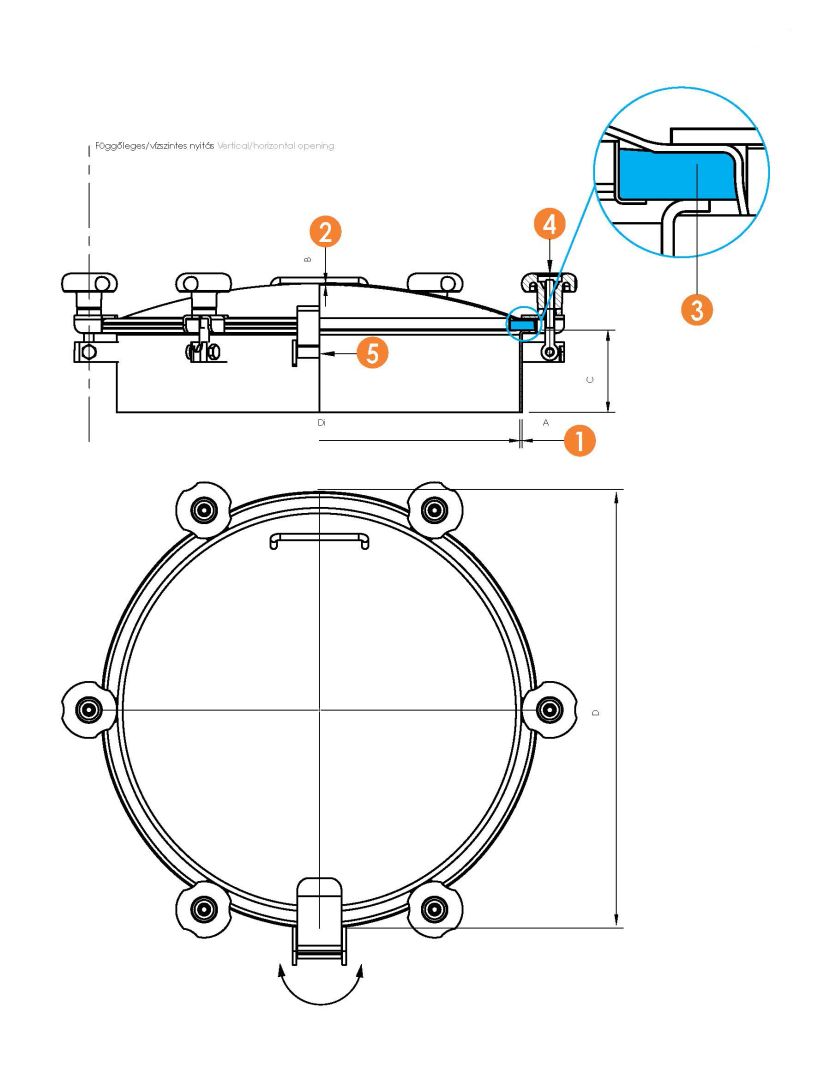

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
