Termékek/Búvónyílások/Rozsdamentes acél tartályra · Felső beépítésű · Kerek

Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás kerek periférikus zárakkal (6023 A/B/C/D/E)

Gyártó / márka: Veneta Acciai

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Egyéb / nem jelölt
Elérhető méret
Lásd a műszaki adatlapon

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35335

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

DN
200
Belső átmérő (Di)
220 mm
A méret
8 mm
B méret
1.5 mm
C méret
60 mm
D méret
136 mm
További műszaki adatok+
E méret
240 mm
Anyagminőség
304L
Megengedett üzemi nyomás
3 bar
Vákuumállóság
-0.5 bar
N4
3
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

10 nyilvántartott változat

ModellCikkszámMéretBelső átmérő (Di)A méretB méretC méretD méretE méretAnyagminőségMegengedett üzemi nyomásVákuumállóságN4Ajánlatlista
6023 AF35335DN 200220 mm8 mm1.5 mm60 mm136 mm240 mm304L3 bar-0.5 bar3
6023 AF35336DN 200220 mm8 mm1.5 mm60 mm136 mm240 mm316L3 bar-0.5 bar3
6023 BF35337DN 300300 mm8 mm1.5 mm60 mm136 mm321 mm304L3 bar-0.5 bar4
6023 BF35338DN 300300 mm8 mm1.5 mm60 mm136 mm321 mm316L3 bar-0.5 bar4
6023 CF35339DN 400398 mm8 mm1.5 mm60 mm137 mm420 mm304L1.5 bar-0.5 bar5
6023 CF35340DN 400398 mm8 mm1.5 mm60 mm137 mm420 mm316L1.5 bar-0.5 bar5
6023 DF35341DN 500500 mm8 mm1.5 mm60 mm136 mm136 mm304L1.5 bar-0.5 bar6
6023 DF35342DN 500500 mm8 mm1.5 mm60 mm136 mm136 mm316L1.5 bar-0.5 bar6
6023 EF35343DN 600600 mm8 mm1.5 mm60 mm144 mm144 mm304L1 bar-0.3 bar7
6023 EF35344DN 600600 mm8 mm1.5 mm60 mm144 mm144 mm316L1 bar-0.3 bar7

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6023 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

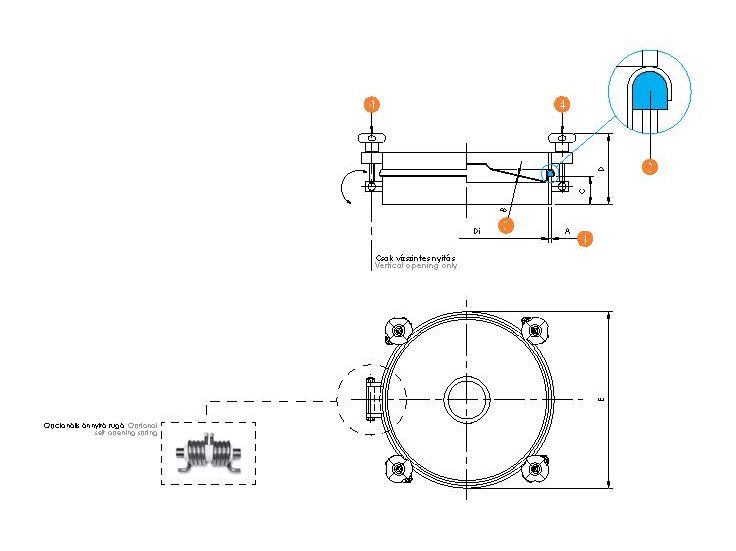

Szerkezeti dokumentáció

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
