Termékek/Búvónyílások/Rozsdamentes acél tartályra · Felső beépítésű · Kerek

Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás kerek oldalsó lengőnyílással és hátsó nyílással (6027 E2/E3/E4/E5E/E6)

Gyártó / márka: Veneta Acciai

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Egyéb / nem jelölt
Elérhető méret
Lásd a műszaki adatlapon

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35291

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

DN
200
Belső átmérő (Di)
200 mm
A méret
2 mm
B méret
2 mm
C méret
90 mm
E méret
245 mm
További műszaki adatok+
Anyagminőség
304L
F méret
327 mm
Megengedett üzemi nyomás
0.01 bar
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

10 nyilvántartott változat

ModellCikkszámMéretBelső átmérő (Di)A méretB méretC méretE méretAnyagminőségF méretMegengedett üzemi nyomásAjánlatlista
6027 E2F35291DN 200200 mm2 mm2 mm90 mm245 mm304L327 mm0.01 bar
6027 E2F35292DN 200200 mm2 mm2 mm90 mm245 mm316L327 mm0.01 bar
6027 E3F35293DN 300300 mm2 mm2 mm90 mm345 mm304L427 mm0.01 bar
6027 E3F35294DN 300300 mm2 mm2 mm90 mm345 mm316L427 mm0.01 bar
6027 E4F35295DN 400400 mm2 mm2 mm90 mm435 mm304L527 mm0.01 bar
6027 E4F35296DN 400400 mm2 mm2 mm90 mm435 mm316L527 mm0.01 bar
6027 E5F35297DN 500499 mm2 mm2 mm90 mm544 mm304L626 mm0.01 bar
6027 E5F35298DN 500499 mm2 mm2 mm90 mm544 mm316L626 mm0.01 bar
6027 E6F35299DN 600598 mm2 mm2 mm90 mm640 mm304L725 mm0.01 bar
6027 E6F35300DN 600598 mm2 mm2 mm90 mm640 mm316L725 mm0.01 bar

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6027E anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

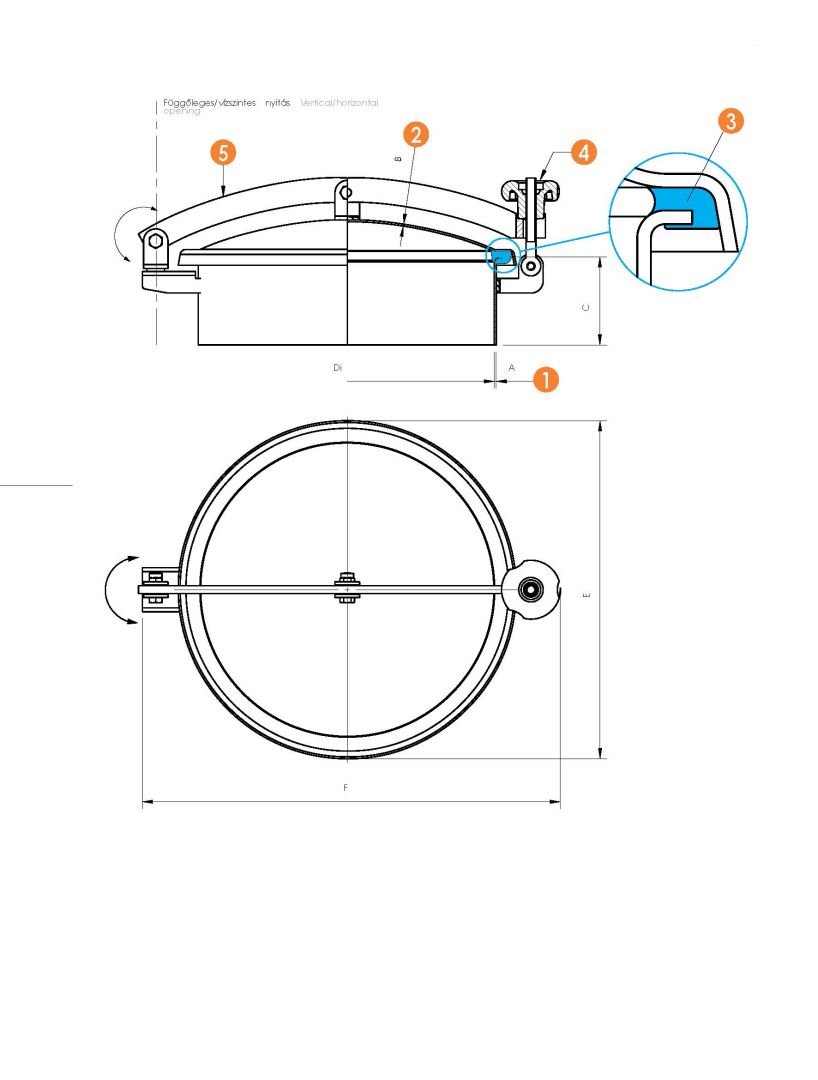

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
