Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás kerek központi zárral (6026 N-1/2/3)
Gyártó / márka: Veneta Acciai
kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35253
A kiválasztott változat műszaki adatai
- DN
- 400
- Belső átmérő (Di)
- 400 mm
- A méret
- 3 mm
- B méret
- 2 mm
- C méret
- 100 mm
- D méret
- 250 mm
További műszaki adatok+−
- E méret
- 474 mm
- Anyagminőség
- 304L
- F méret
- 515 mm
- Megengedett üzemi nyomás
- 0.01 bar
- Vákuumállóság
- -0.7 bar
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
6 nyilvántartott változat
| Modell | Cikkszám | Méret | Belső átmérő (Di) | A méret | B méret | C méret | D méret | E méret | Anyagminőség | F méret | Megengedett üzemi nyomás | Vákuumállóság | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6026 N-1 | F35253 | DN 400 | 400 mm | 3 mm | 2 mm | 100 mm | 250 mm | 474 mm | 304L | 515 mm | 0.01 bar | -0.7 bar | |
| 6026 N-1 | F35254 | DN 400 | 400 mm | 3 mm | 2 mm | 100 mm | 250 mm | 474 mm | 316L | 515 mm | 0.01 bar | -0.7 bar | |
| 6026 N-2 | F35255 | DN 500 | 500 mm | 3 mm | 2 mm | 100 mm | 250 mm | 544 mm | 304L | 625 mm | 0.01 bar | -0.5 bar | |
| 6026 N-2 | F35256 | DN 500 | 500 mm | 3 mm | 2 mm | 100 mm | 250 mm | 544 mm | 316L | 625 mm | 0.01 bar | -0.5 bar | |
| 6026 N-3 | F35257 | DN 600 | 500 mm | 3 mm | 2 mm | 100 mm | 250 mm | 640 mm | 304L | 715 mm | 0.01 bar | -0.5 bar | |
| 6026 N-3 | F35258 | DN 600 | 500 mm | 3 mm | 2 mm | 100 mm | 250 mm | 640 mm | 316L | 715 mm | 0.01 bar | -0.5 bar |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6026N anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

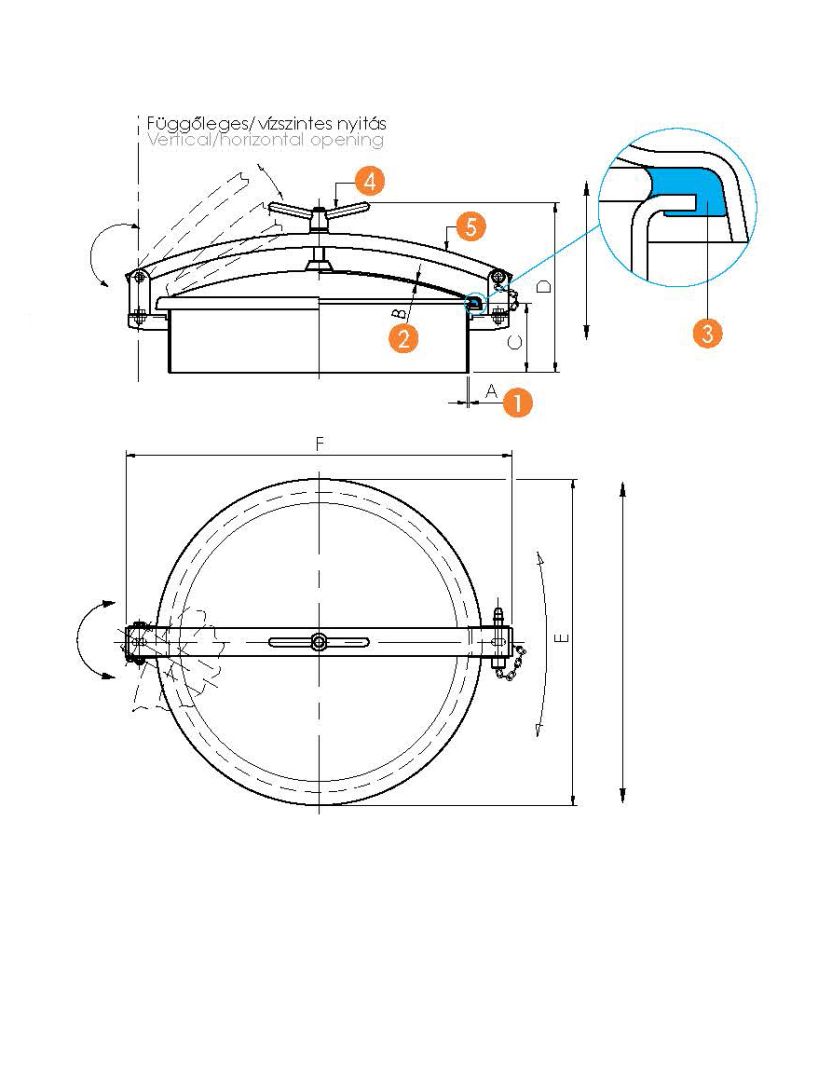

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
