Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás felső kerek 520 mm kifelenyíló (TV/500;TV/501;TV/502; TV/500/V;TV/501/B;TV/502/B)
kör búvónyílás 520 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 520 mm
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
911427
Ajánlatkérésre• Szállítási határidő az ajánlat szerint

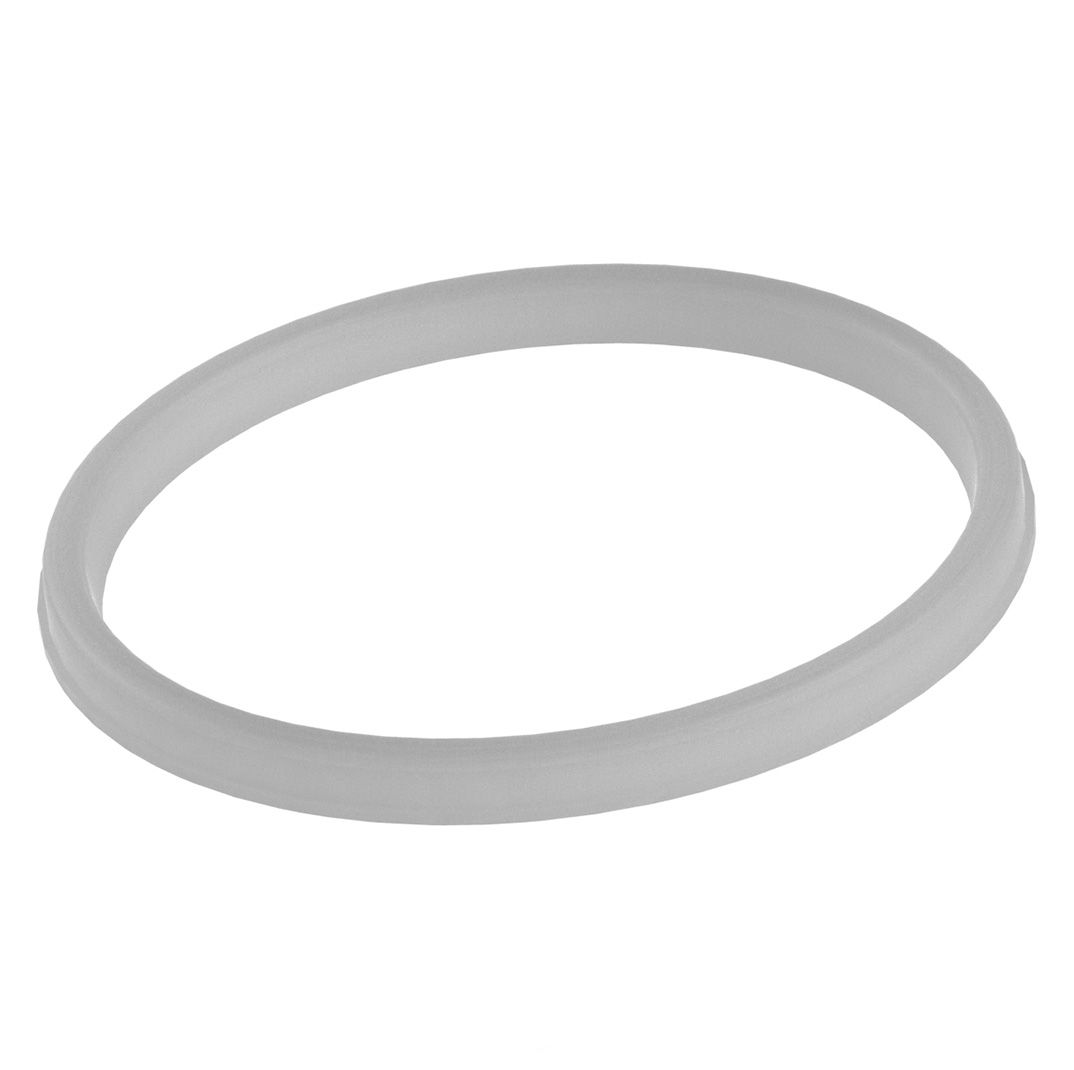

Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 0 / 0 bar
- Tömeg
- 14,4 kg
- Palástmagasság
- 100 mm
- Anyagminőség
- 316L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
6 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | Tömeg | Palástmagasság | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|
| TV/500/B | 911427 | 520 mm | 0 / 0 bar | 14,4 kg | 100 mm | 316L | |
| TV/501/B | 911428 | 520 mm | 0 / 0 bar | 16 kg | 150 mm | 316L | |
| TV/500 | 911443 | 520 mm | 0 / 0 bar | 14,4 kg | 100 mm | 304L | |
| TV/501 | 911444 | 520 mm | 0 / 0 bar | 16 kg | 150 mm | 304L | |
| TV/502 | 911687 | 520 mm | 0 / 0 bar | 17,7 kg | 200 mm | 304L | |
| TV/502/B | F35053 | 520 mm | 0 / 0 bar | 17,7 kg | 200 mm | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Szerkezeti dokumentáció

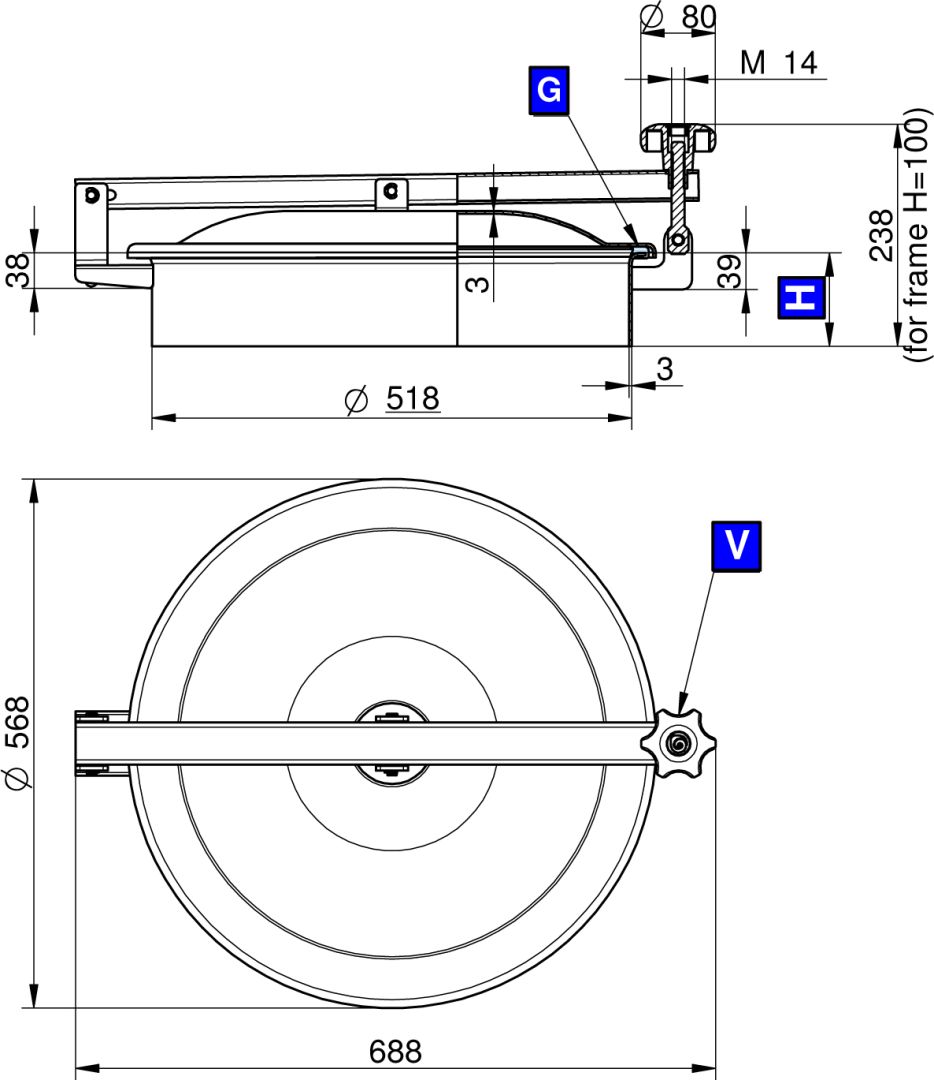

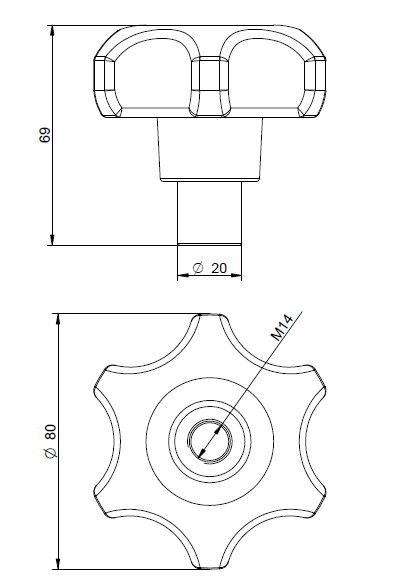

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
