Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás felső kerek 520 mm kifelenyíló (N/270;N/271;N/272;N/273; N/270/B;N/271/B;N/272/B;N/273/B)
Gyártó / márka: Zorzini
kör búvónyílás 520 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 520 mm
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
911365
A kiválasztott változat műszaki adatai
- Palástmagasság
- 75 mm
- Megengedett üzemi nyomás
- 0 / 0,1 bar
- Tömeg
- 12 kg
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
7 nyilvántartott változat
| Modell | Cikkszám | Méret | Palástmagasság | Megengedett üzemi nyomás | Tömeg | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|
| N/270 | 911365 | 520 mm | 75 mm | 0 / 0,1 bar | 12 kg | 304L | |
| N/272/B | 911367 | 520 mm | 150 mm | 0 / 0,1 bar | 14 kg | 316L | |
| N/271 | 911368 | 520 mm | 100 mm | 0 / 0,1 bar | 12,8 kg | 304L | |
| N/272 | 911369 | 520 mm | 150 mm | 0 / 0,1 bar | 14 kg | 304L | |
| N/270/B | 911376 | 520 mm | 75 mm | 0 / 0,1 bar | 12 kg | 316L | |
| N/271/B | 911378 | 520 mm | 100 mm | 0 / 0,1 bar | 12,8 kg | 316L | |
| N/273 | 911966 | 520 mm | 200 mm | 0 / 0,1 bar | 17 kg | 304L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás

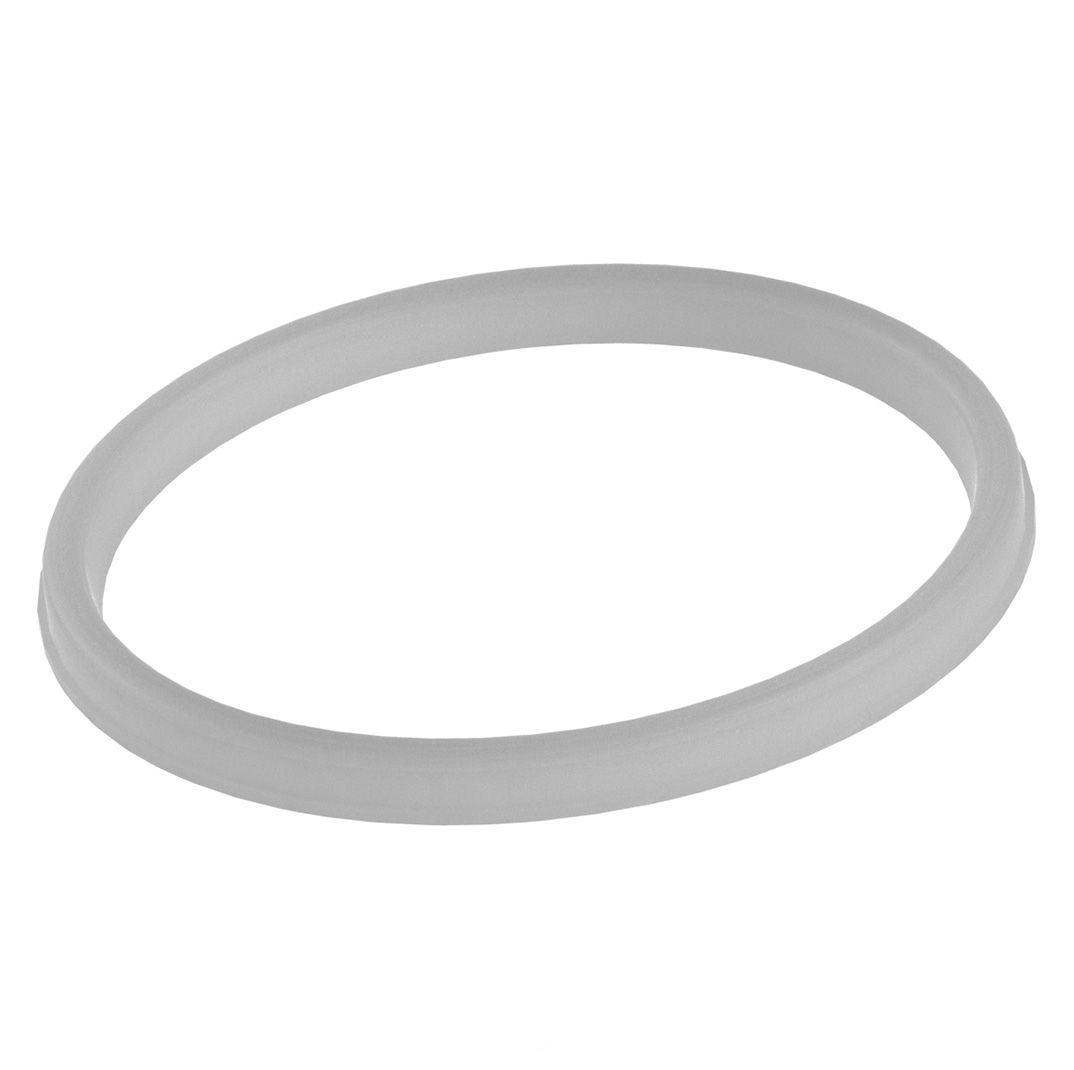

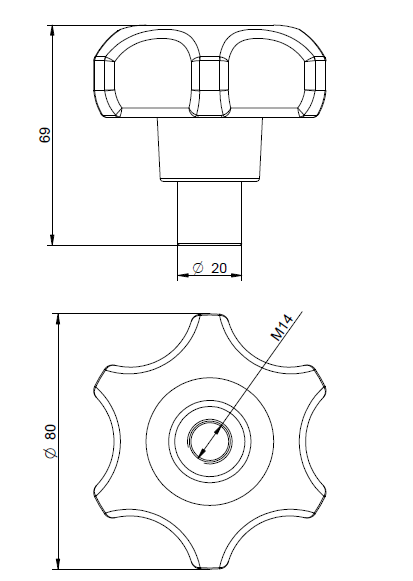

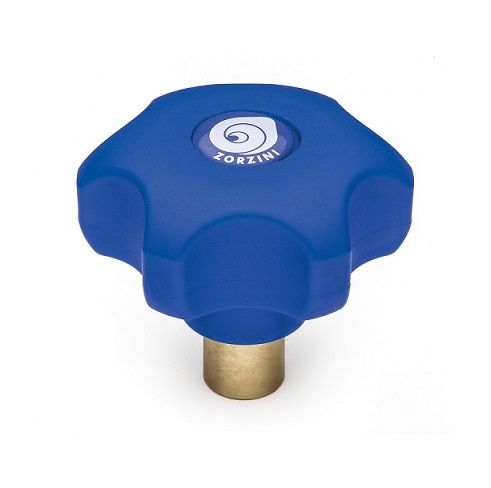

Típus: N/270 anyagminősége: — AISI 304 rozsdamenetes acél tömítése: — EPDM (G/TR500 típusú, fedélbe ragasztva) tekerője: — műanyag MEC/80/A További elérhető változat: anyagminősége: — AISI 304 és 316L tömítése: — szilikon, NBREPDM, FKM A búvónyílások ajtaja oldalra kifordítható. H nyakrész magasság
Szerkezeti dokumentáció

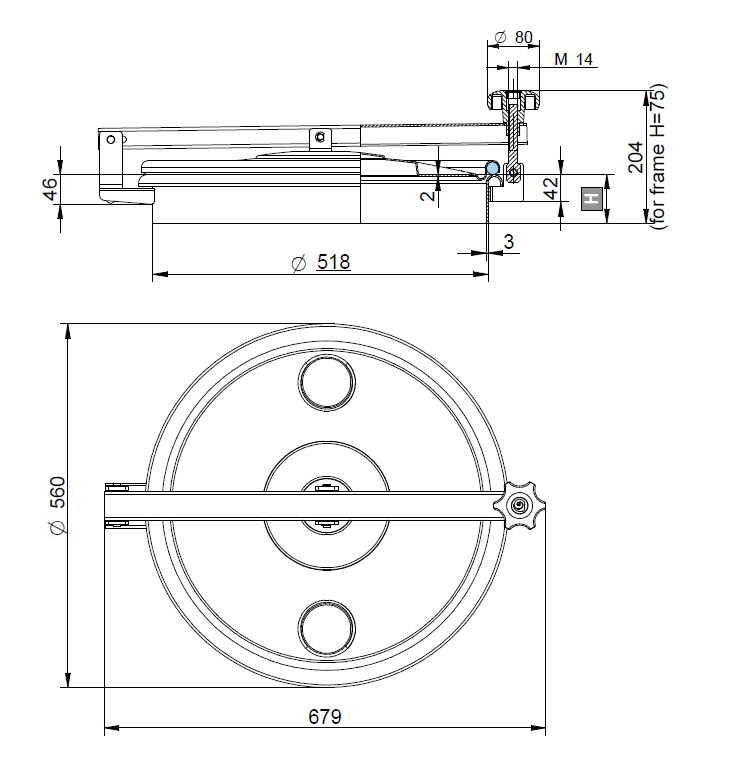

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
