Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás felső kerek 520 mm kifelenyíló (6V/500;6V/501;6V/502; 6V/500/B;6V/501/B;6V/502/B)
Gyártó / márka: Zorzini
kör búvónyílás 520 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 520 mm
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
911451
A kiválasztott változat műszaki adatai
- Palástmagasság
- 200 mm
- Megengedett üzemi nyomás
- -0,6 / +0,5 bar
- Tömeg
- 15,5 kg
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
5 nyilvántartott változat
| Modell | Cikkszám | Méret | Palástmagasság | Megengedett üzemi nyomás | Tömeg | Anyagminőség | Tömítés | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|
| 6V/502 | 911451 | 520 mm | 200 mm | -0,6 / +0,5 bar | 15,5 kg | 304L | – | |
| 6V/500 | 911693 | 520 mm | 100 mm | -0,6 / +0,5 bar | 12,3 kg | 304L | EPDM | |
| 6V/500/B | 911745 | 520 mm | 100 mm | -0,6 / +0,5 bar | 12,3 kg | 316L | – | |
| 6V/501/B | 911817 | 520 mm | 150 mm | -0,6 / +0,5 bar | 13,9 kg | 316L | – | |
| 6V/501 | 911993 | 520 mm | 150 mm | -0,6 / +0,5 bar | 13,9 kg | 304L | – |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás

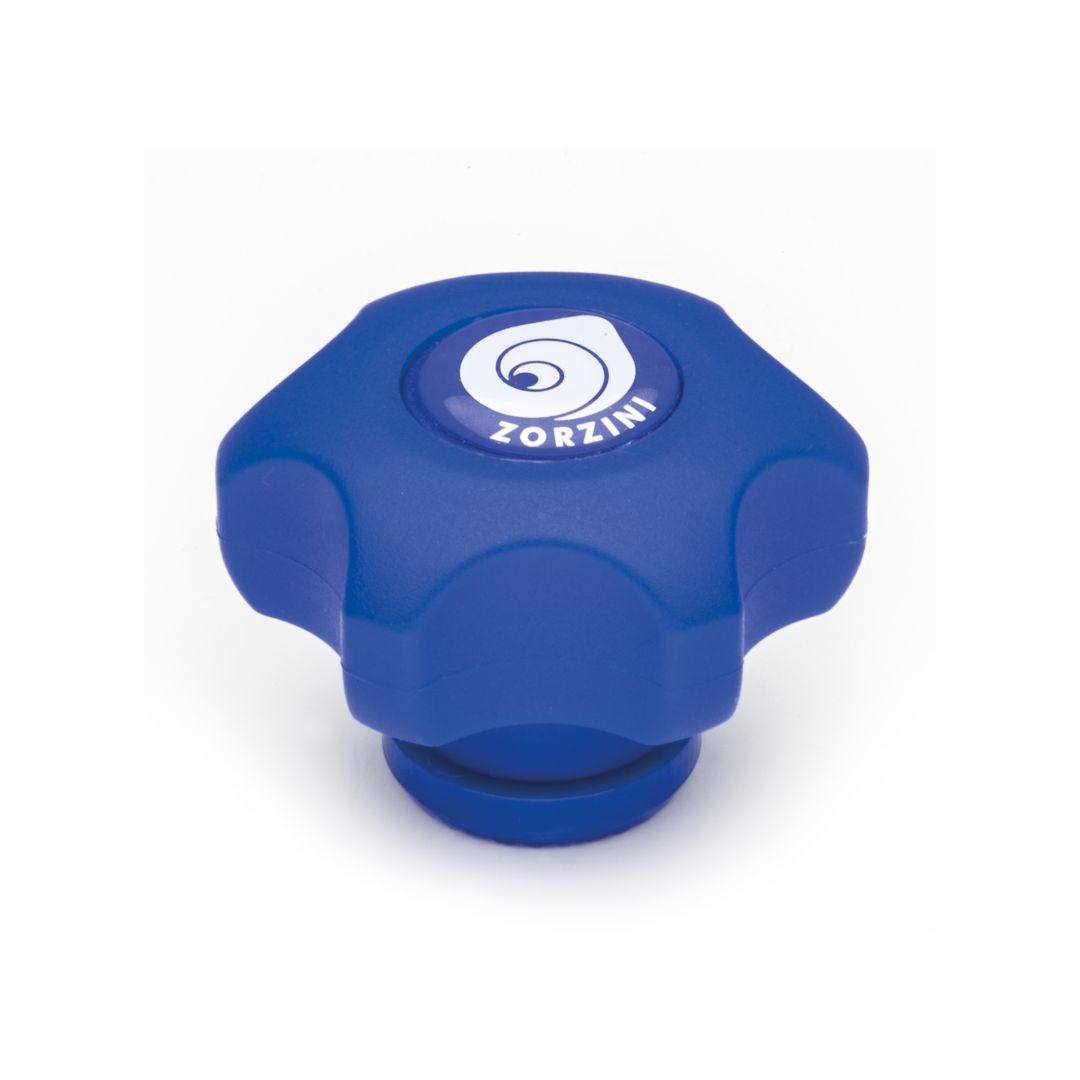

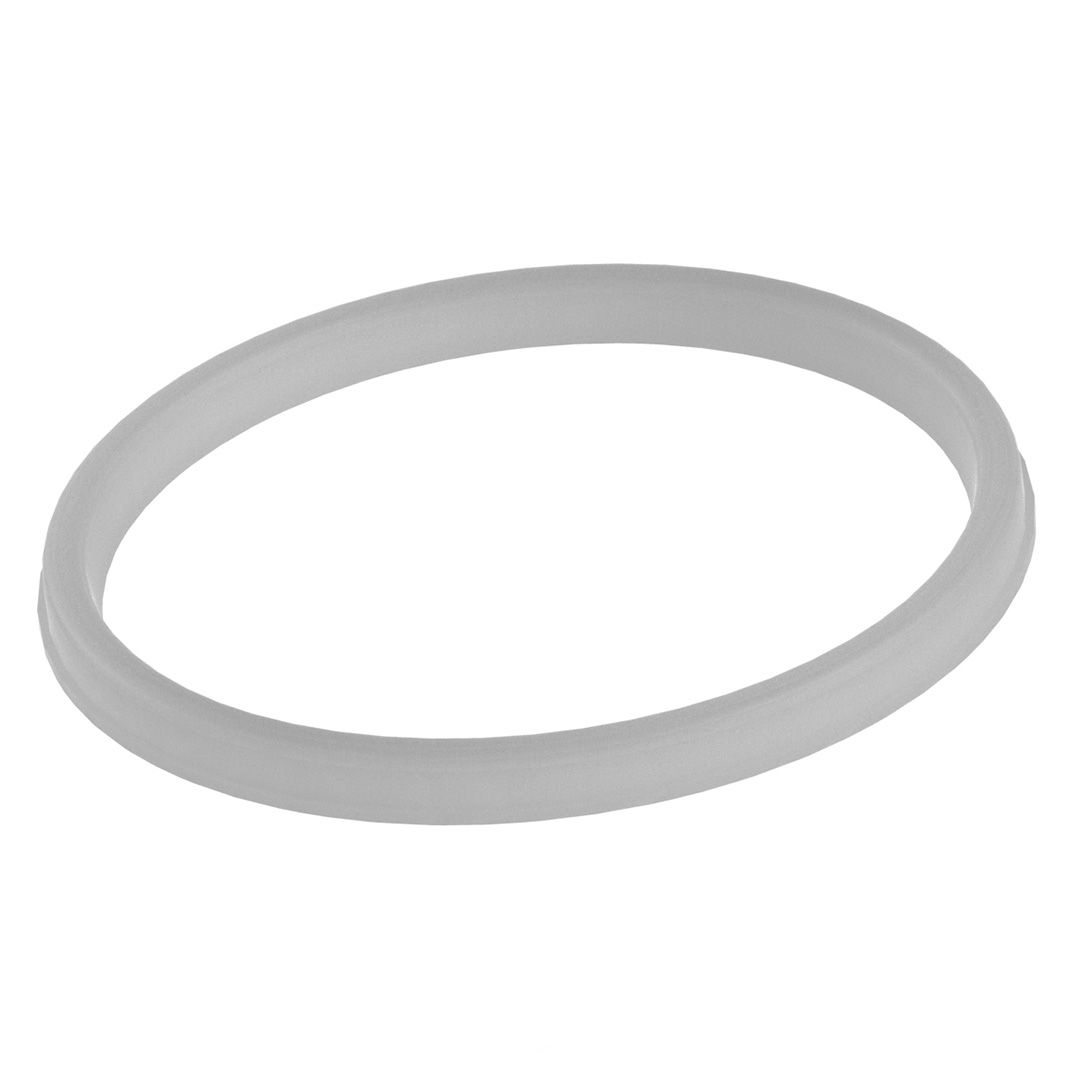

Típus: 6V/500 anyagminősége: — AISI 304 rozsdamenetes acél tömítése: — EPDM (G/T500 típusú, peremen ragasztás mentesen) tekerője: — műanyag MEC/60 További elérhető változat: anyagminősége: — AISI 304 és 316L tömítése: — szilikon, NBREPDM, FKM A búvónyílások ajtaja oldalra kifordítható. H nyakrész magasság
Szerkezeti dokumentáció

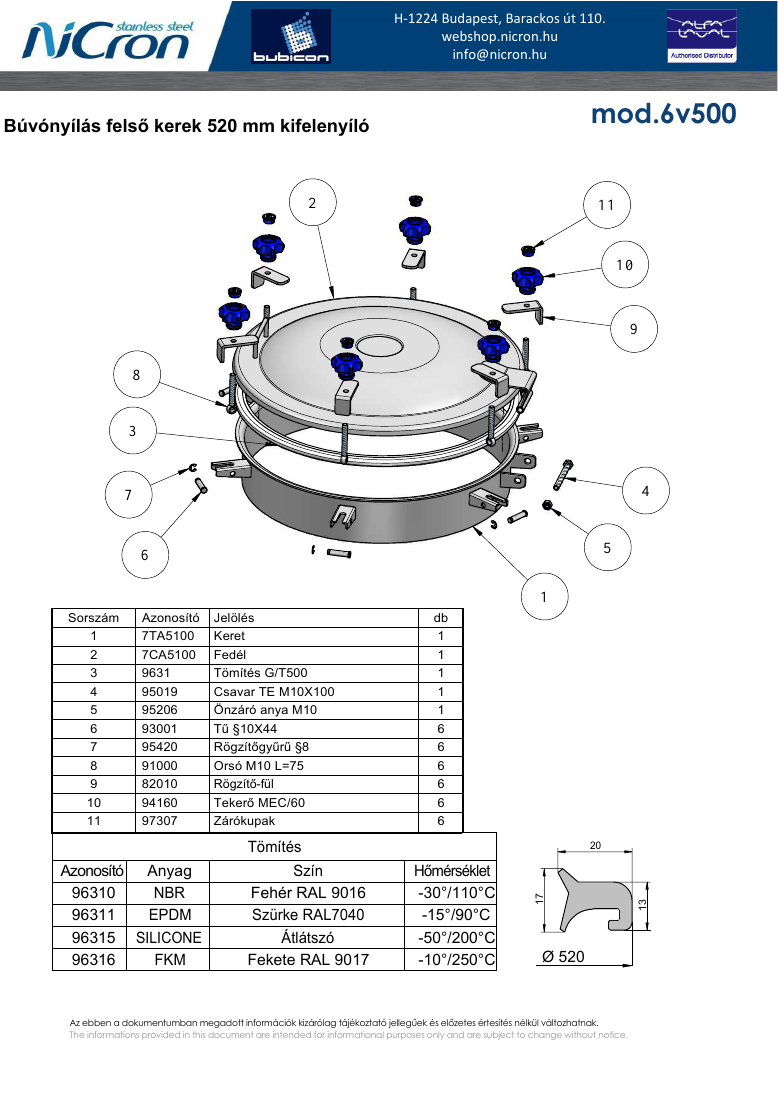

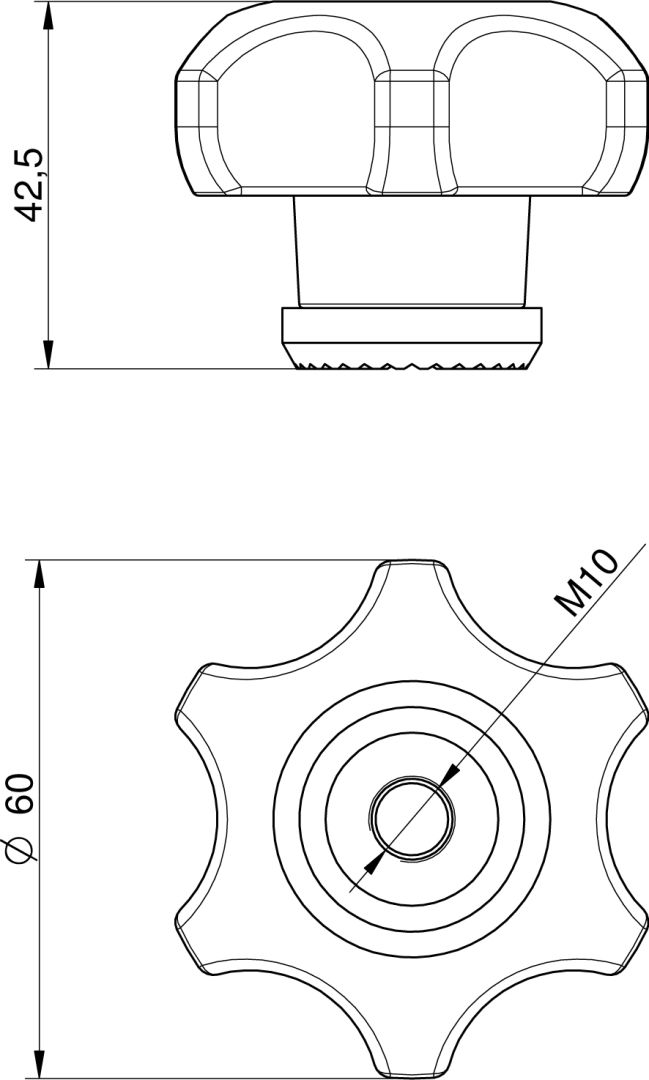

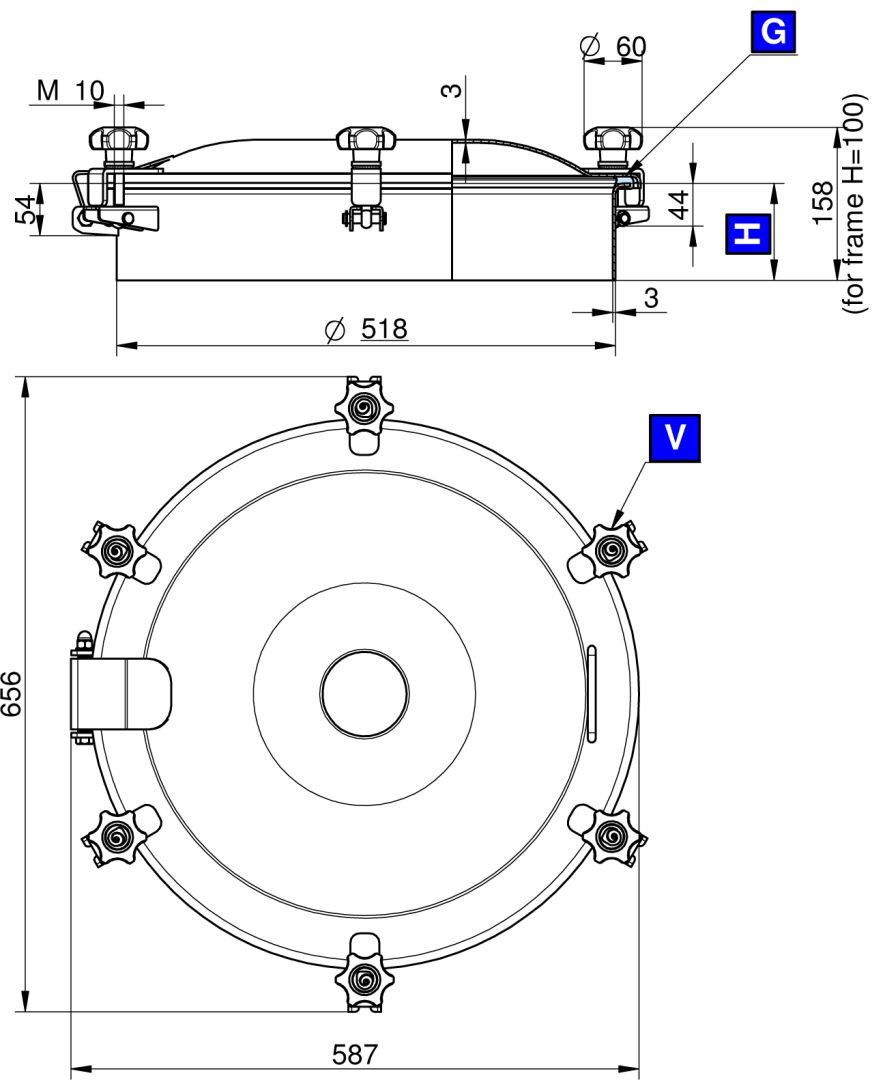

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
