Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás kerek tartálykocsikhoz, kifelé nyíló (6017C1;6017C2)
Gyártó / márka: Veneta Acciai
kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Kör
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35095
A kiválasztott változat műszaki adatai
- A méret
- 18 mm
- B méret
- 4 mm
- C méret
- 100 mm
- D méret
- 165 mm
- Belső átmérő (Di)
- 900 mm
- Külső átmérő (De)
- 1016 mm
További műszaki adatok+−
- Megengedett üzemi nyomás
- 2 bar
- Vákuumállóság
- -1 bar
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
4 nyilvántartott változat
| Modell | Cikkszám | Méret | A méret | B méret | C méret | D méret | Külső átmérő (De) | Megengedett üzemi nyomás | Vákuumállóság | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6017C1 | F35095 | 900.0 | 18 mm | 4 mm | 100 mm | 165 mm | 1016 mm | 2 bar | -1 bar | 304L | |
| 6017C1 | F35096 | 900.0 | 18 mm | 4 mm | 100 mm | 165 mm | 1016 mm | 2 bar | -1 bar | 316L | |
| 6017C2 | F35097 | 680.0 | 18 mm | 4 mm | 100 mm | 165 mm | 785 mm | 4 bar | -1 bar | 304L | |
| 6017C2 | F35098 | 680.0 | 18 mm | 4 mm | 100 mm | 165 mm | 785 mm | 4 bar | -1 bar | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6017C anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

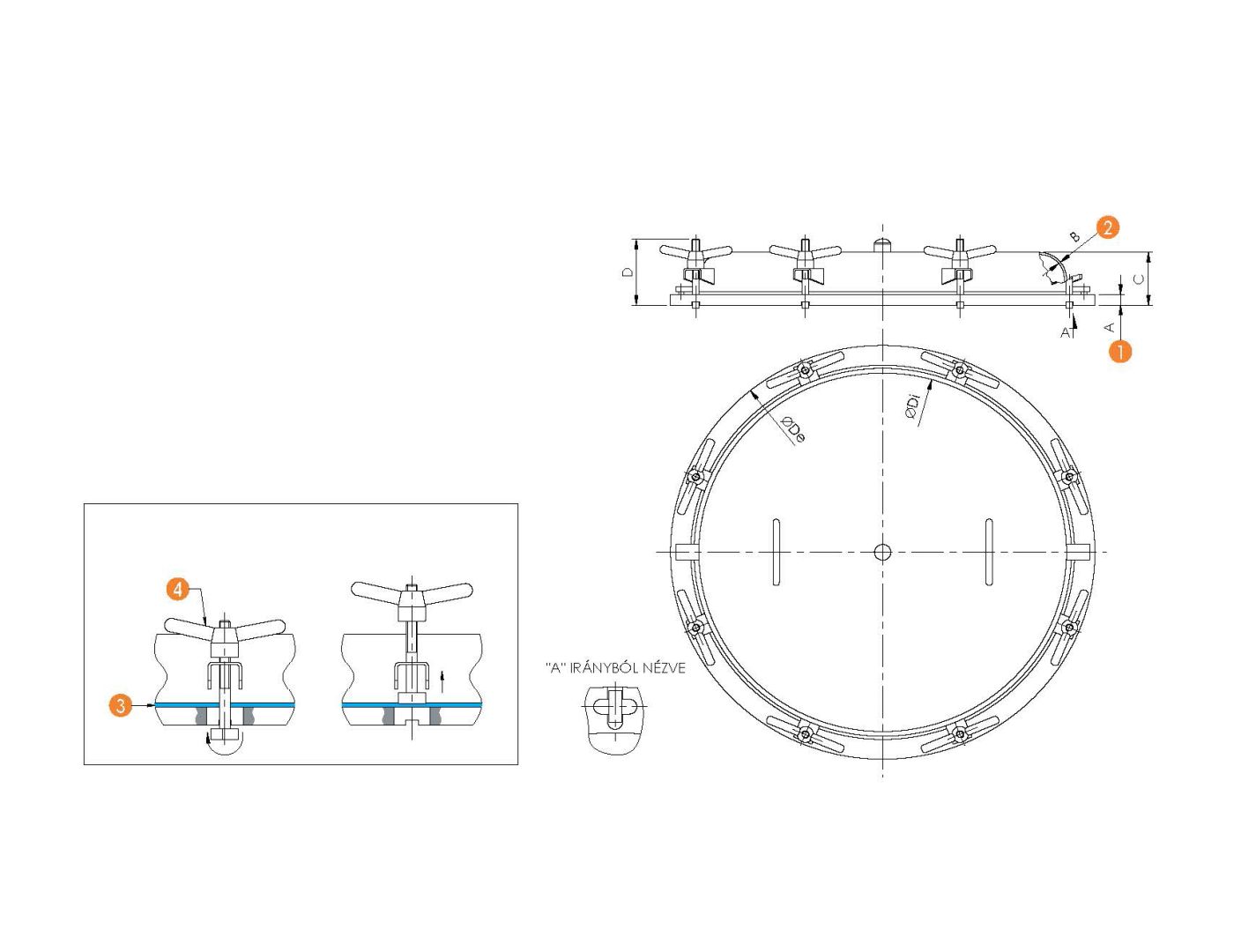

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
