Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó kerek 404 mm kifelé nyíló (220/E;222/E; 220/E/B;222/E/B)

Gyártó / márka: Zorzini

kör búvónyílás 404 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Kör
Nyitásirány
Kifelé nyíló
Elérhető méret
404 mm

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911569

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
65 mm
Megengedett üzemi nyomás
0/0,1 bar
Tömeg
9,0 kg
Anyagminőség
304L
Tömeg
9
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

1 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségTömegAjánlatlista
220/E911569404 mm65 mm0/0,1 bar9,0 kg304L9

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

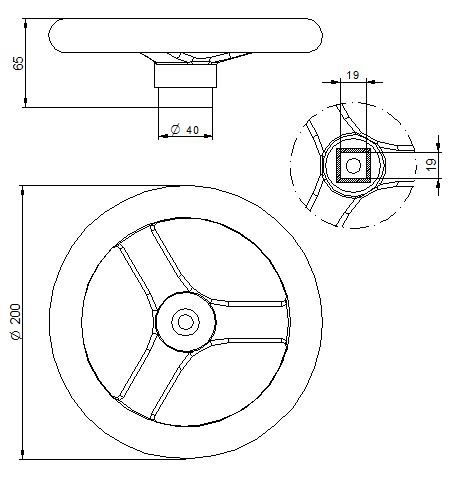

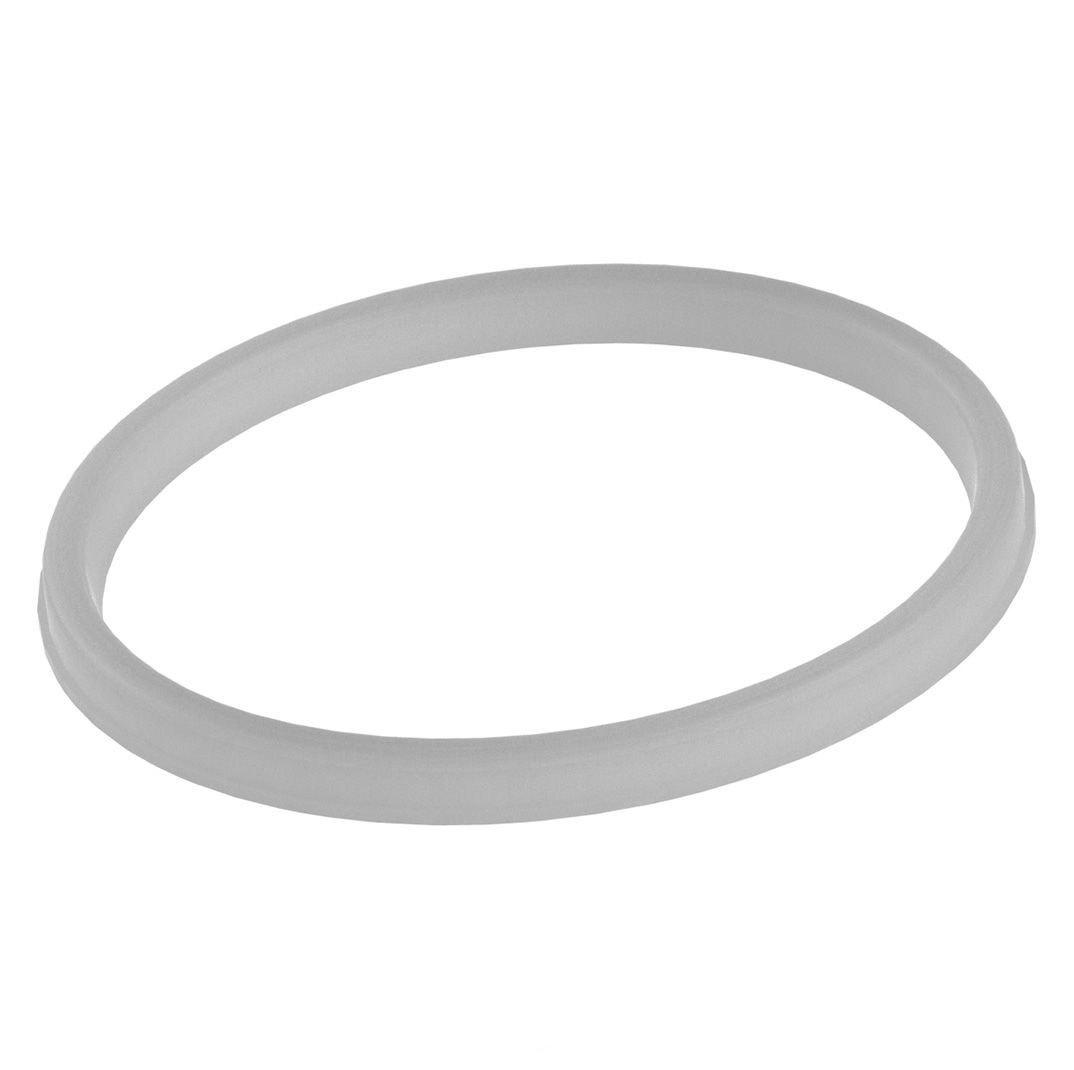

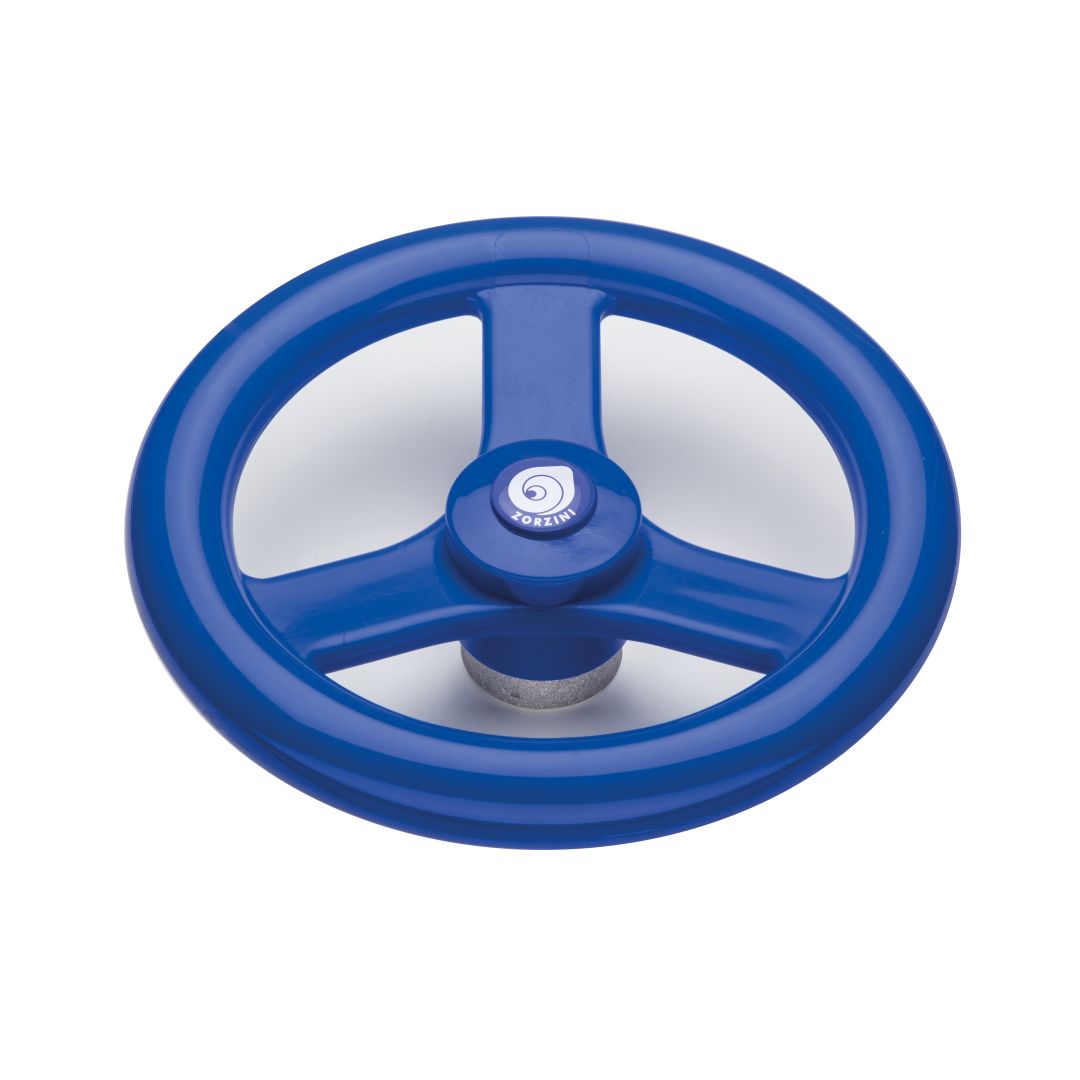

Típus: 220/E anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/AE típusú, fedélbe ragasztva) tekerője: — műanyag MEC/200 További elérhető változat: anyagminősége: — AISI 304 és 316L tömítések: — szilikon, NBREPDM, FKM H nyakrész magasság

Szerkezeti dokumentáció

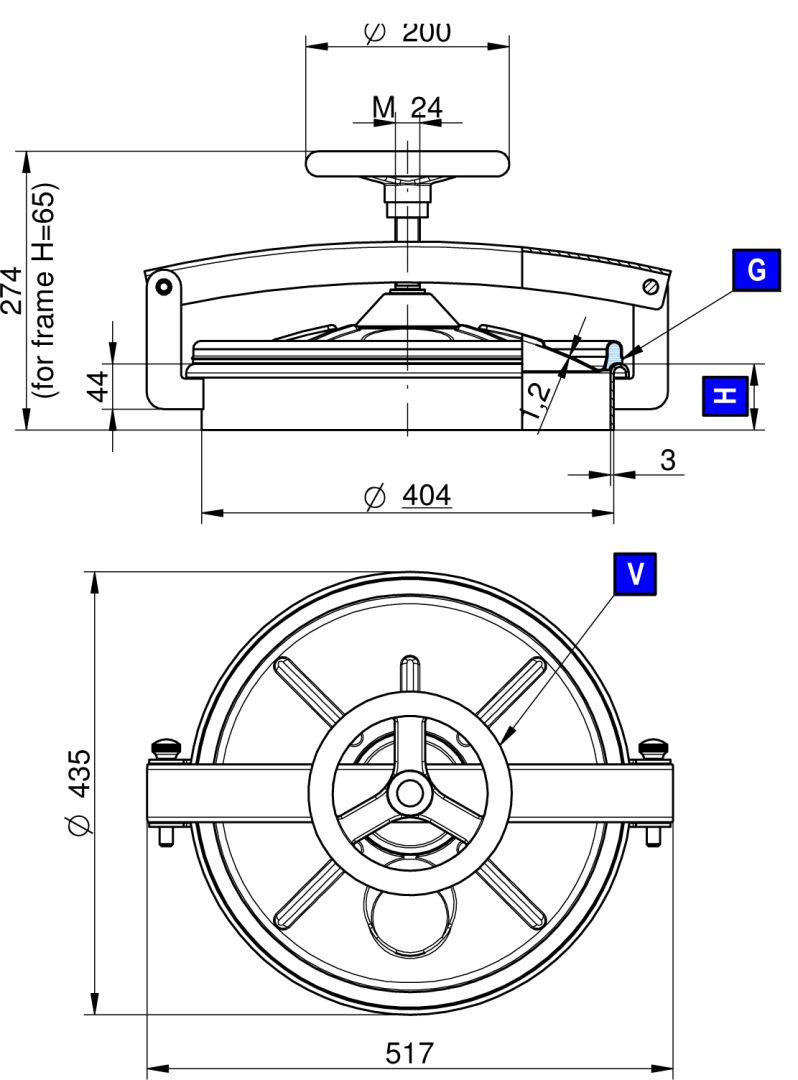

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
