Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás kerek Ø 420 mm kifelé nyíló (6017;6017 SUPER;6017A)
Gyártó / márka: Veneta Acciai
kör búvónyílás 420 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Kör
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 420 mm
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35091
A kiválasztott változat műszaki adatai
- A méret
- 8 mm
- B méret
- 2 mm
- C méret
- 80 mm
- D méret
- 150 mm
- E méret
- 420 mm
- Megengedett üzemi nyomás
- 0,5 bar
További műszaki adatok+−
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
4 nyilvántartott változat
| Modell | Cikkszám | Méret | A méret | B méret | C méret | D méret | E méret | Megengedett üzemi nyomás | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|
| 6017 | F35091 | 420 mm | 8 mm | 2 mm | 80 mm | 150 mm | 420 mm | 0,5 bar | 304L | |
| 6017 | F35092 | 420 mm | 8 mm | 2 mm | 80 mm | 150 mm | 420 mm | 0,5 bar | 316L | |
| 6017 SUPER | F35093 | 420 mm | 12 mm | 2 mm | 80 mm | 150 mm | 420 mm | 0,7 bar | 304L | |
| 6017 SUPER | F35094 | 420 mm | 12 mm | 2 mm | 80 mm | 150 mm | 420 mm | 0,7 bar | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6017 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM
Szerkezeti dokumentáció

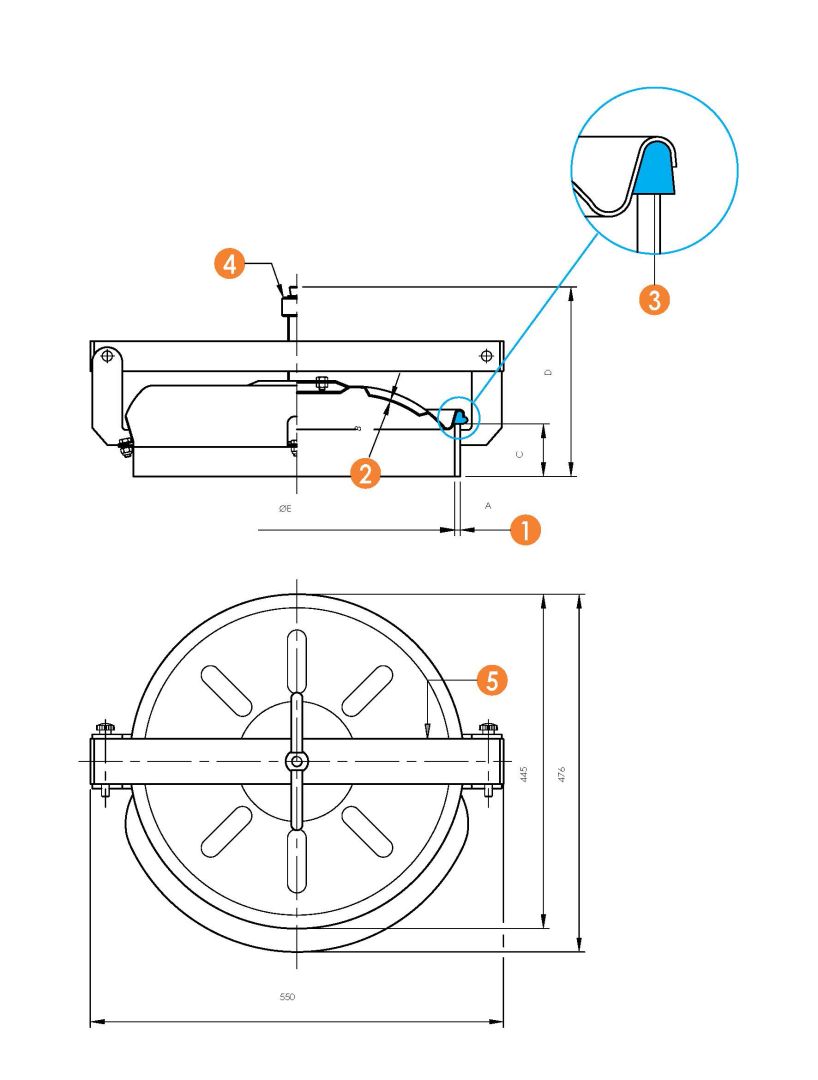

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
