Termékek/Búvónyílások/Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű · Kerek

Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás kerek Ø 420 mm kifelé nyíló (6016)

Gyártó / márka: Veneta Acciai

kör búvónyílás 420 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Kör
Nyitásirány
Kifelé nyíló
Elérhető méret
420 mm

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35089

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

A méret
3 mm
B méret
2 mm
C méret
80 mm
D méret
230 mm
E méret
420 mm
Megengedett üzemi nyomás
0,4 bar
További műszaki adatok+
Anyagminőség
AISI304
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

2 nyilvántartott változat

ModellCikkszámMéretA méretB méretC méretD méretE méretMegengedett üzemi nyomásAnyagminőségAjánlatlista
6016F35089420 mm3 mm2 mm80 mm230 mm420 mm0,4 barAISI304
6016F35090420 mm3 mm2 mm80 mm230 mm420 mm0,4 barAISI316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6016 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

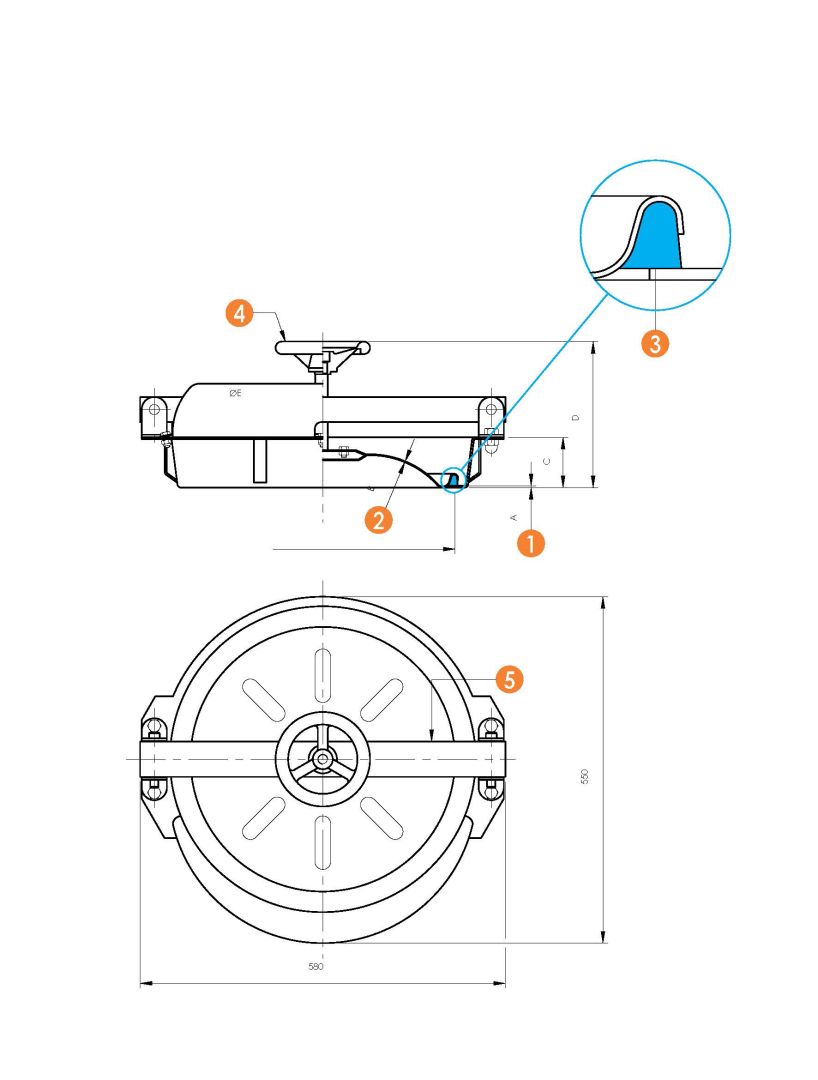

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
