Termékek/Búvónyílások/Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű · Ovális

Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó ovális 544x440 mm befelenyíló (200/R;200/R/B)

Gyártó / márka: Zorzini

ovális búvónyílás 544×440 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Ovális
Nyitásirány
Befelé nyíló
Elérhető méret
544×440

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911463

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
40x15 mm
Megengedett üzemi nyomás
0 / 2,8 bar
Tömeg
15,2 kg
Anyagminőség
316L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

2 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
200/R/B911463544×44040x15 mm0 / 2,8 bar15,2 kg316L
200R911773544×44040X15 mm0 / 2,8 bar15,2 kg304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

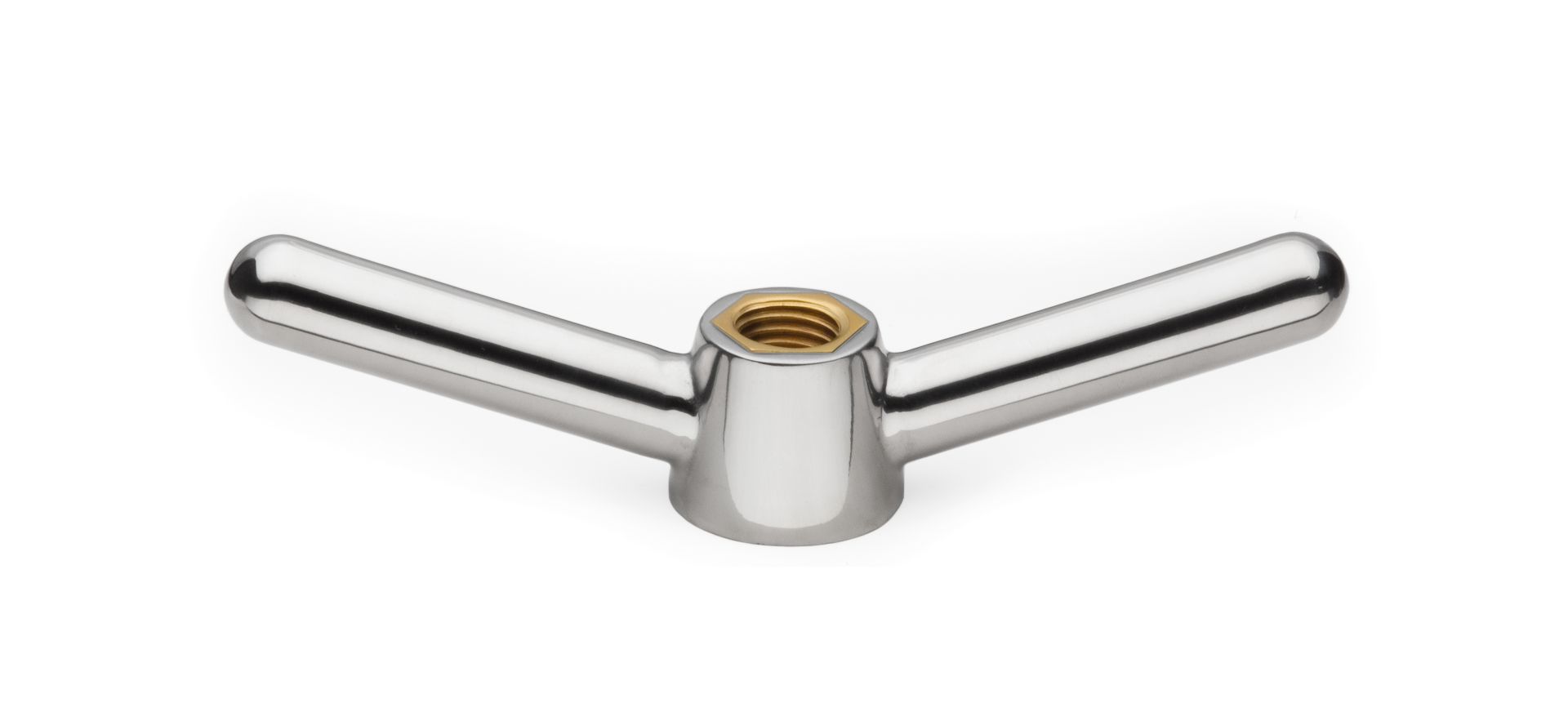

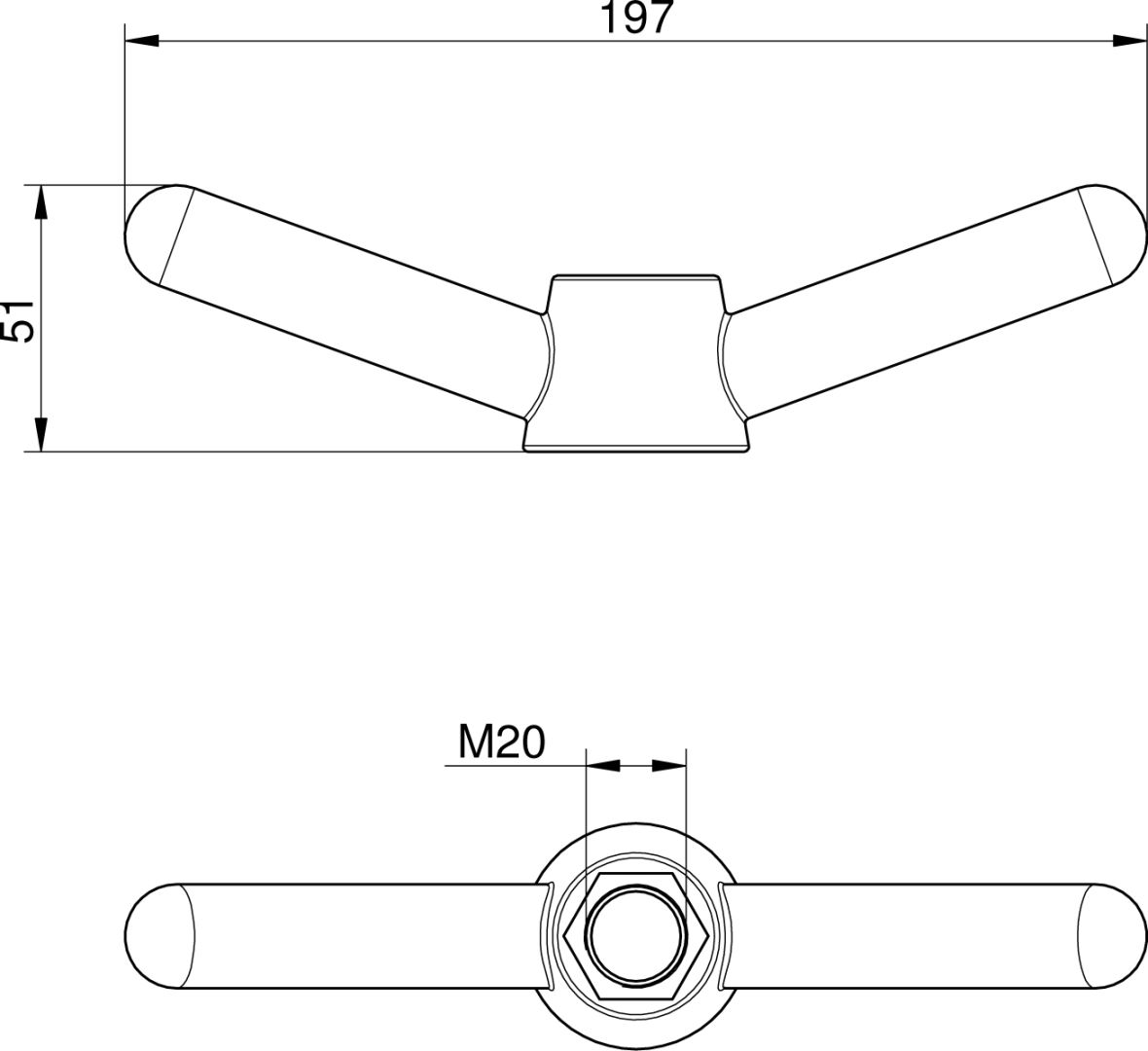

Típus: 200/R anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/200/R típusú, fedélben ragasztás mentesen) tekerője: — rozsdamenetes V/I/190 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM PED minősítéssel rendelkezik mindkét típus. H nyakrész magasság

Szerkezeti dokumentáció

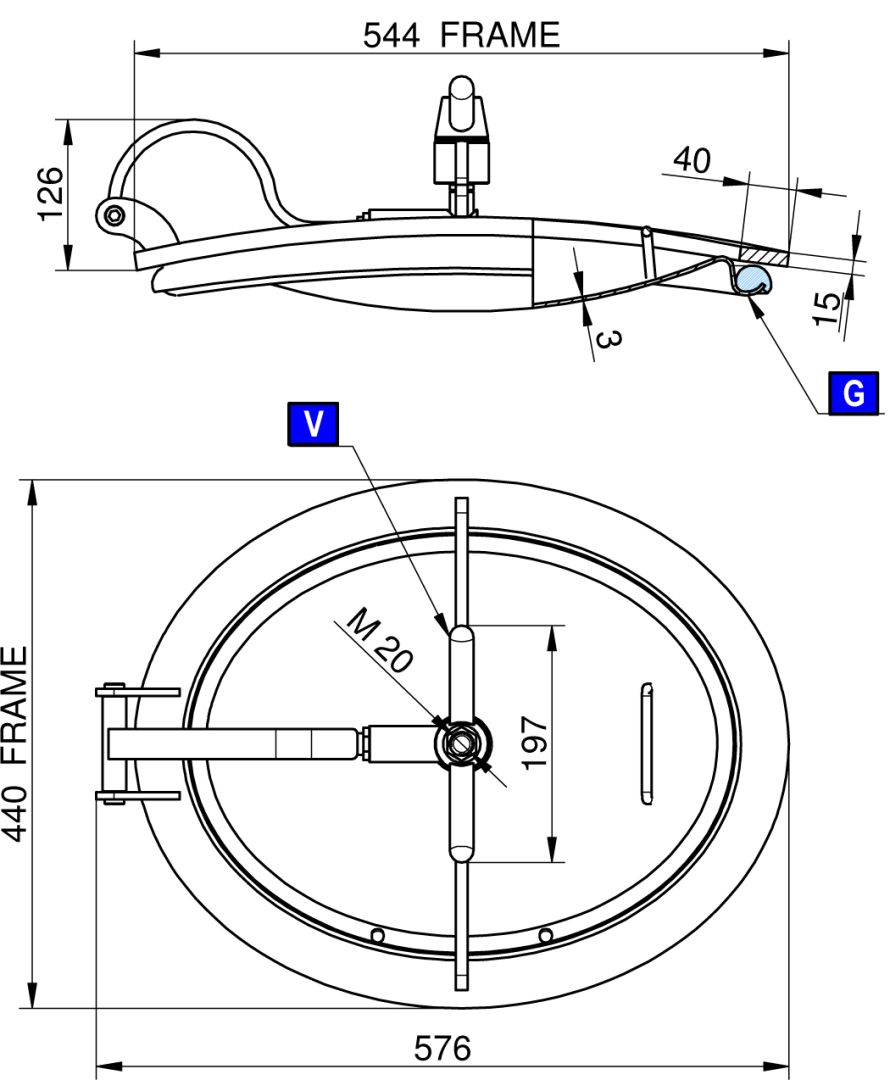

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék
Tömítés ovál 544x440 (200/R) G/200R

Tömítés ovál 544x440 (200/R) G/200R

2 választható változat

Megnyitás
