Búvónyílás alsó ovális 310 x 445 mm befelé nyíló (6007;6007 A;6007 SUPER;6007 A SUPER; 6007 B)

Gyártó / márka: Veneta Acciai

ovális búvónyílás 310 × 445 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Ovális
Nyitásirány
Befelé nyíló
Elérhető méret
310 × 445

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35107

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

A méret
6 mm
B méret
2 mm
C méret
60 mm
D méret
120 mm
E × F méret
458x323 mm
Megengedett üzemi nyomás
2 bar
További műszaki adatok+
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

8 nyilvántartott változat

ModellCikkszámMéretA méretB méretC méretD méretMegengedett üzemi nyomásAnyagminőségAjánlatlista
6007F35107458x3236 mm2 mm60 mm120 mm2 bar304L
6007F35108458x3236 mm2 mm60 mm120 mm2 bar316L
6007 AF35109458x3236 mm2 mm80 mm140 mm2 bar304L
6007 AF35110458x3236 mm2 mm80 mm140 mm2 bar316L
6007 SUPERF35111458x3238 mm2 mm60 mm120 mm2 bar304L
6007 SUPERF35112458x3238 mm2 mm60 mm120 mm2 bar316L
6007 A SUPERF35113458x3238 mm2 mm80 mm140 mm2 bar304L
6007 A SUPERF35114458x3238 mm2 mm80 mm140 mm2 bar316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6007 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

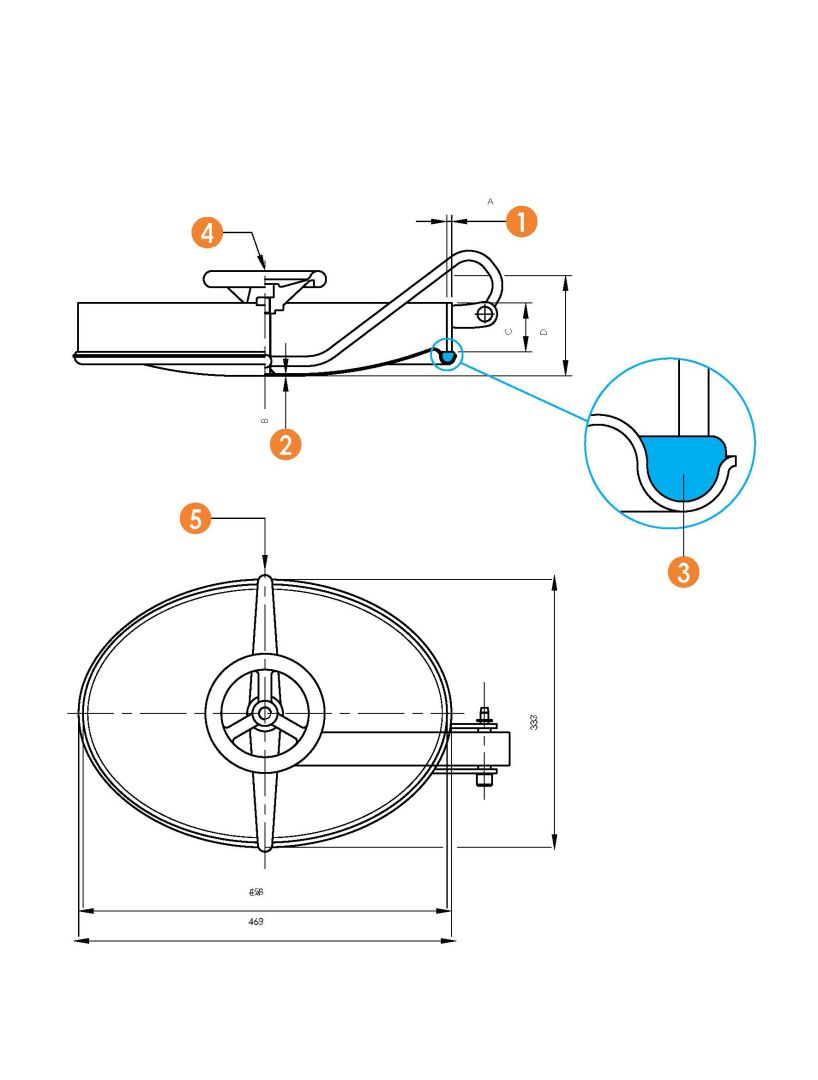

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék
Tömítés ovál 310x445 (6006; 6007)

Tömítés ovál 310x445 (6006; 6007)

2 választható változat
