Termékek/Búvónyílások/Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű · Ovális

Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó ovális 511x372 mm befelenyíló (200/RP;200/RP/B)

Gyártó / márka: Zorzini

ovális búvónyílás 511×372 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Ovális
Nyitásirány
Befelé nyíló
Elérhető méret
511×372

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

912169

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
30X15 mm
Megengedett üzemi nyomás
0 / 3,2 bar
Tömeg
10,5 kg
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

2 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
200RP912169511×37230X15 mm0 / 3,2 bar10,5 kg304L
200/RP/BF56004511×37230x15 mm0 / 3,2 bar10,5 kg316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

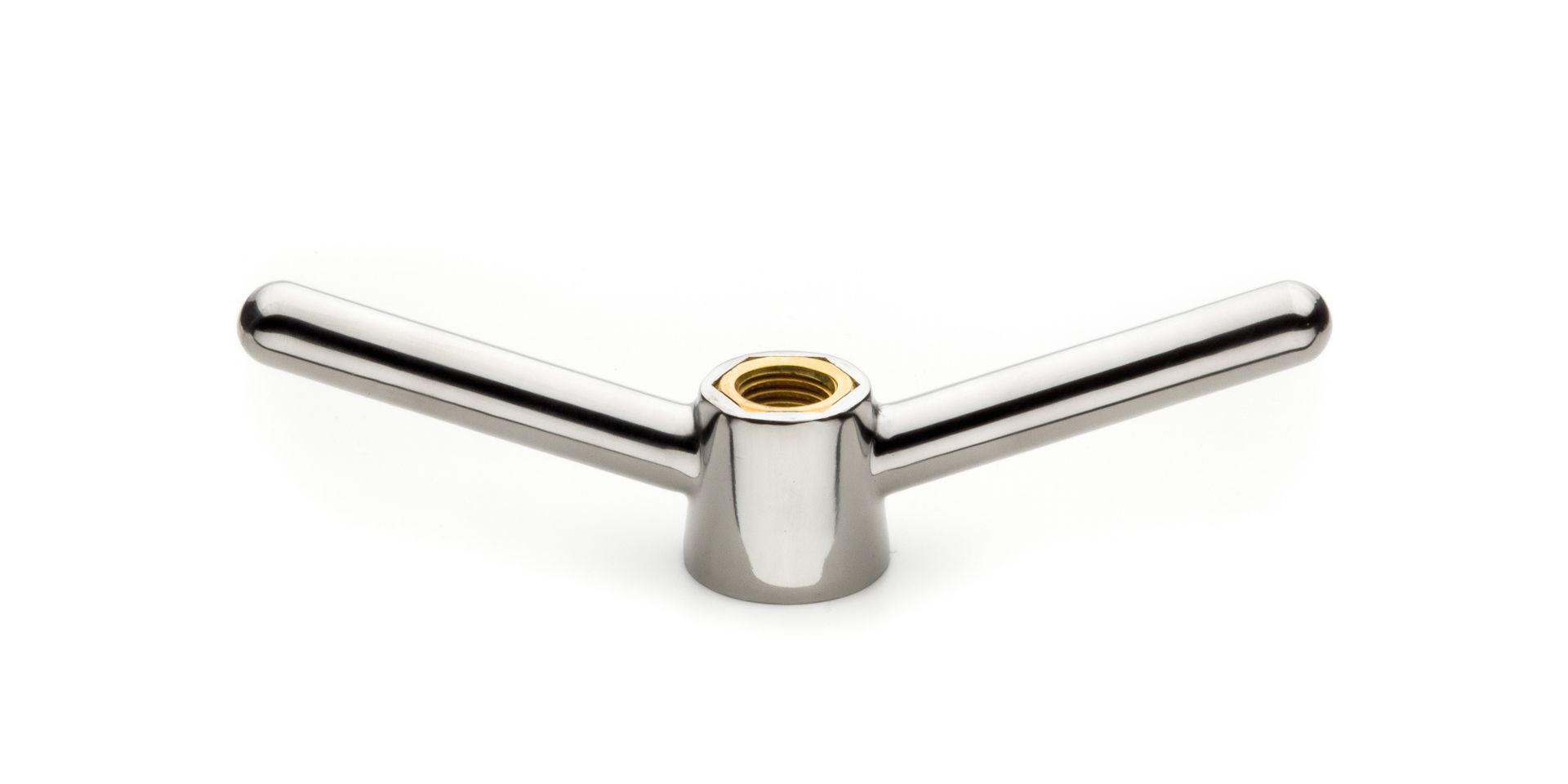

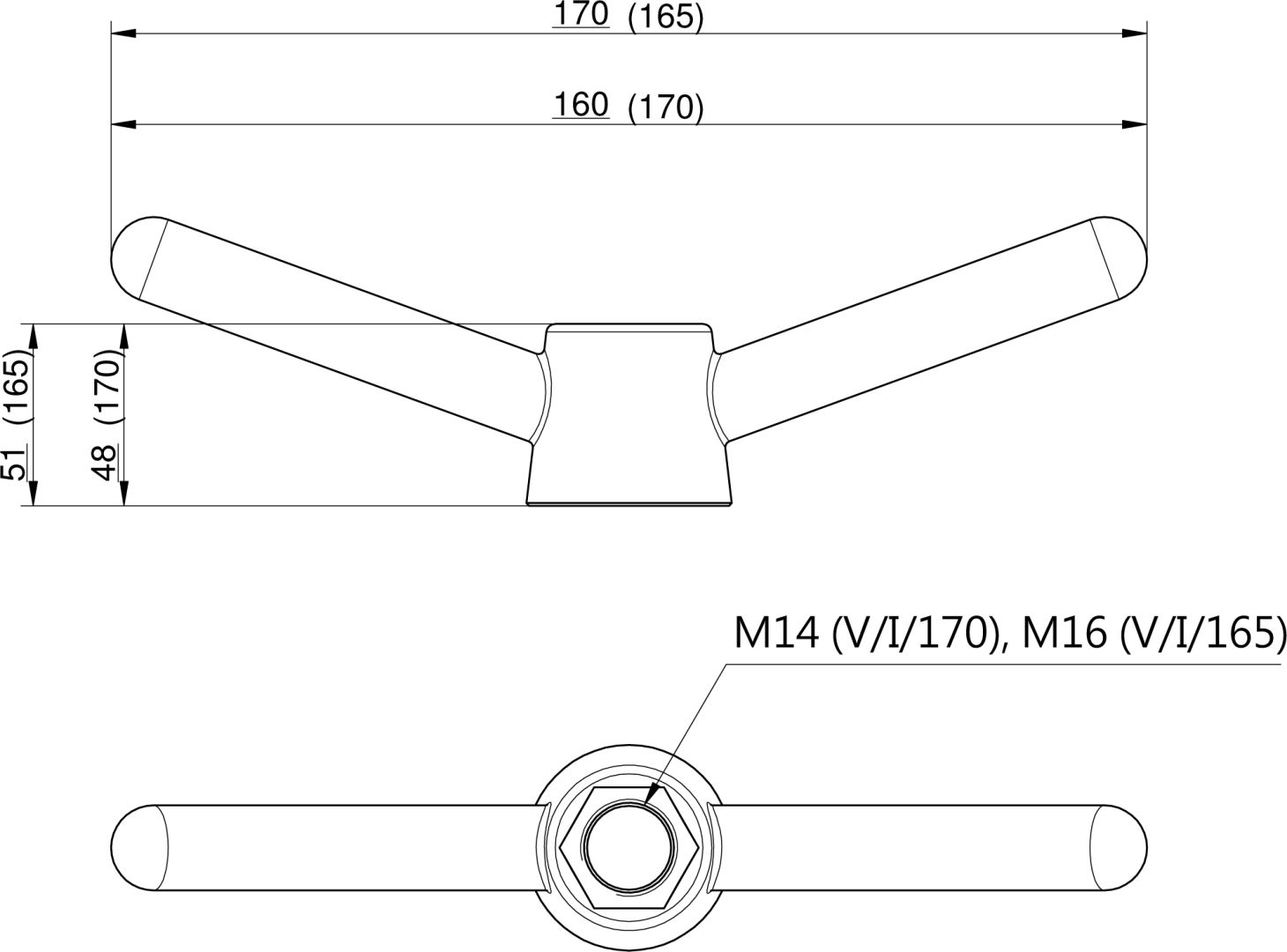

Típus: 200/RP anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/200/RP típusú, fedélben ragasztás mentesen) tekerője: — VI/165 M16 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM PED minősítéssel rendelkezik mindkét típus. H nyakrész magasság

Szerkezeti dokumentáció

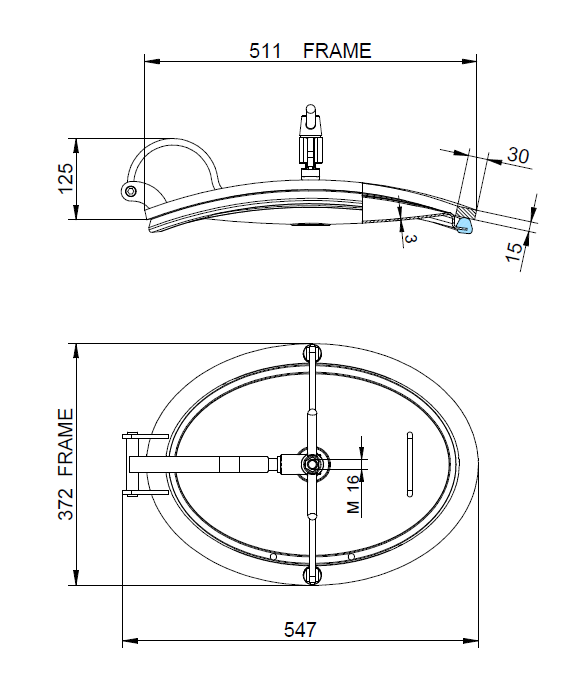

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék
Tömítés ovál (200RP) G/200/RP

Tömítés ovál (200RP) G/200/RP

2 választható változat

Megnyitás
