Búvónyílás alsó ovális 490x400 mm befelenyíló (202;203;202 LDX;203 LDX;202/B;203/B)

Gyártó / márka: Zorzini

ovális búvónyílás 490×400 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Ovális
Nyitásirány
Befelé nyíló
Elérhető méret
490×400

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911321

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
100 mm
S1 méret
12,0 mm
Megengedett üzemi nyomás
0 / 2,7 bar
Tömeg
20,8 kg
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

4 nyilvántartott változat

ModellCikkszámMéretPalástmagasságS1 méretMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
203911321490×400100 mm12,0 mm0 / 2,7 bar20,8 kg304L
203/B911630490×400100 mm12,0 mm0 / 2,7 bar20,8 kg316L
202912267490×40080 mm12,0 mm0 / 2,7 bar18,2 kg304L
202/B912331490×40080 mm12,0 mm0 / 2,7 bar18,2 kg316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

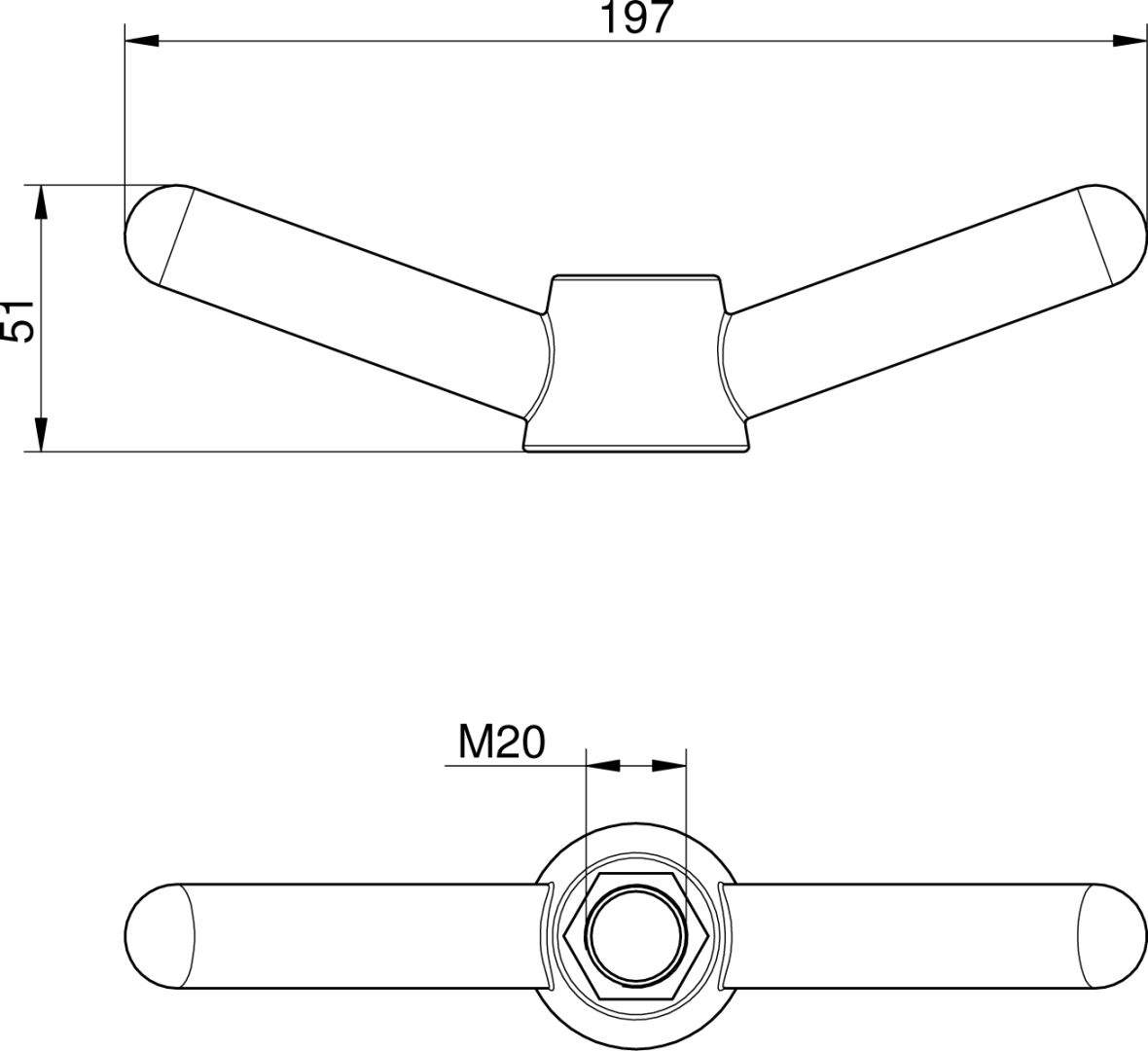

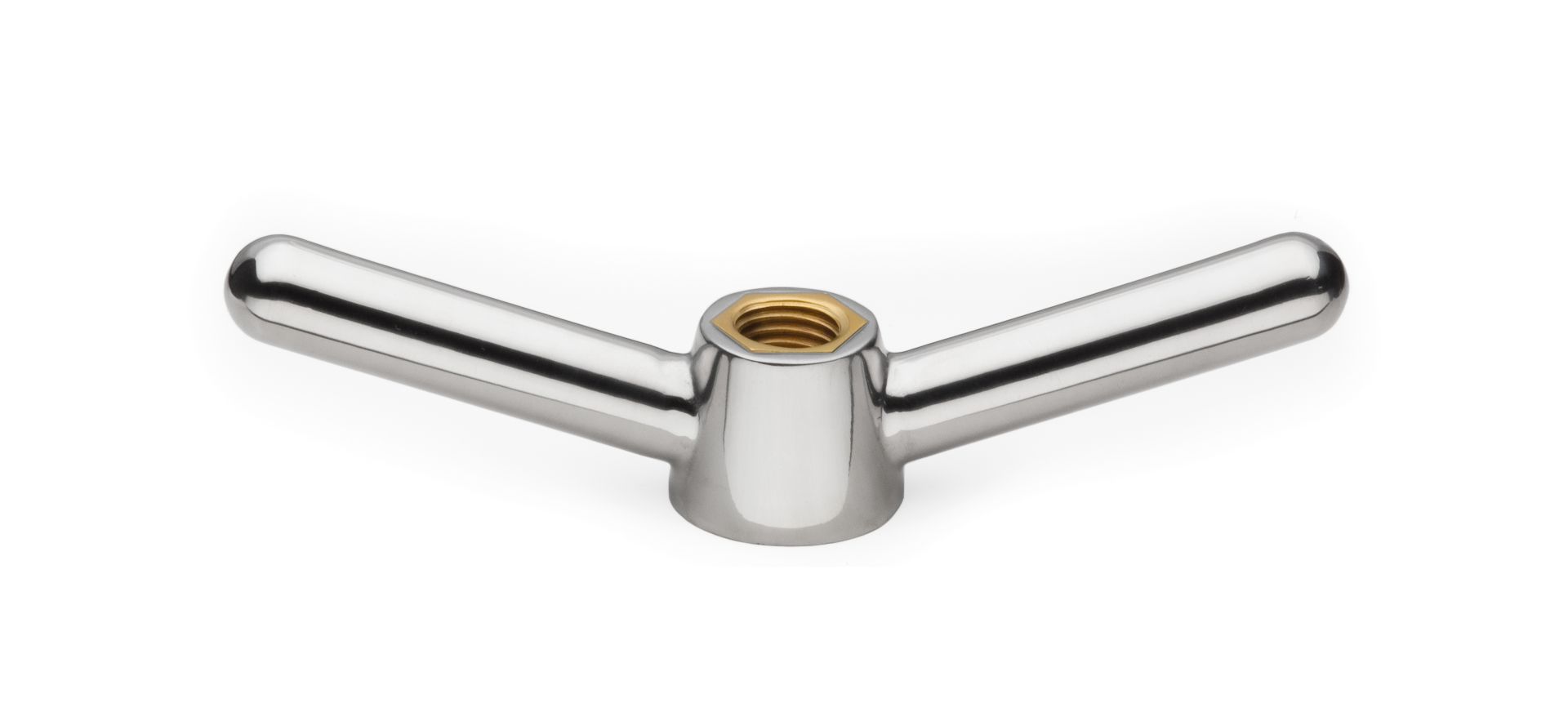

Típus: 202-203 anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/15 típusú, fedélben ragasztás mentesen) tekerője: — rozsdamenetes V/I/190 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM PED minősítéssel rendelkezik mindkét típus. H nyakrész magasság

Szerkezeti dokumentáció

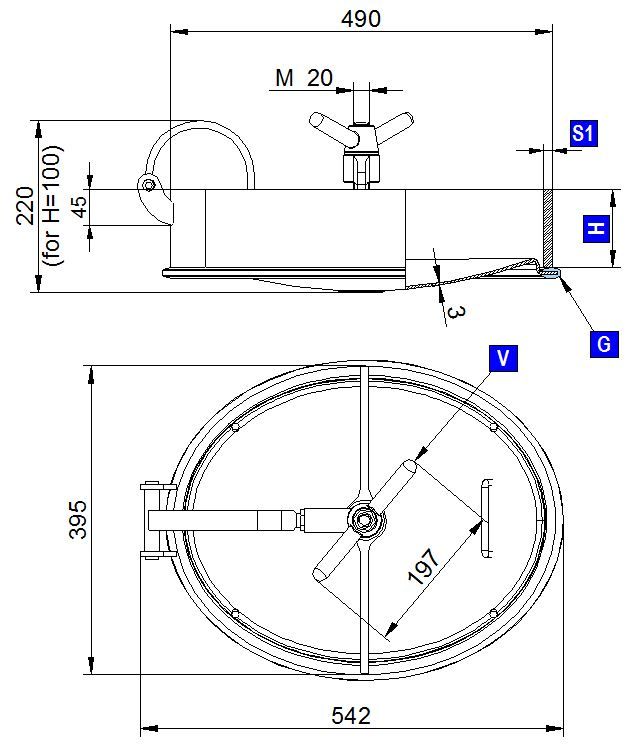

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék
Tömítés ovál (200N; 202;203;206;190 old model) G/15

Tömítés ovál (200N; 202;203;206;190 old model) G/15

1 választható változat

Megnyitás
Tömítés ovál (200N; 202;203) G/15

Tömítés ovál (200N; 202;203) G/15

1 választható változat

Megnyitás
