Termékek/Búvónyílások/Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű · Ovális

Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó ovális 440x320 mm befelenyíló (170;172;174;176;170/B;172/B;174/B;176/B)

Gyártó / márka: Zorzini

ovális búvónyílás 440×320 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Ovális
Nyitásirány
Befelé nyíló
Elérhető méret
440×320

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911297

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
60 mm
S1 méret
6 mm
Megengedett üzemi nyomás
0 / 1,3 bar
Tömeg
6,4 kg
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

8 nyilvántartott változat

ModellCikkszámMéretPalástmagasságS1 méretMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
170911297440×32060 mm6 mm0 / 1,3 bar6,4 kg304L
172911300440×32080 mm6 mm0 / 1,3 bar7,4 kg304L
174911304440×32060 mm8 mm0 / 1,3 bar7,8 kg304L
170/B911309440×32060 mm6 mm0/ 1,3 bar6,4 kg316L
174/B911310440×32060 mm8 mm0/ 1,3 bar7,8 kg316L
176/B911313440×32080 mm8 mm0/ 1,3 bar8,8 kg316L
176911314440×32080 mm8 mm0 / 1,3 bar8,8 kg304L
172/B911968440×32080 mm6 mm0/ 1,3 bar7,4 kg316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

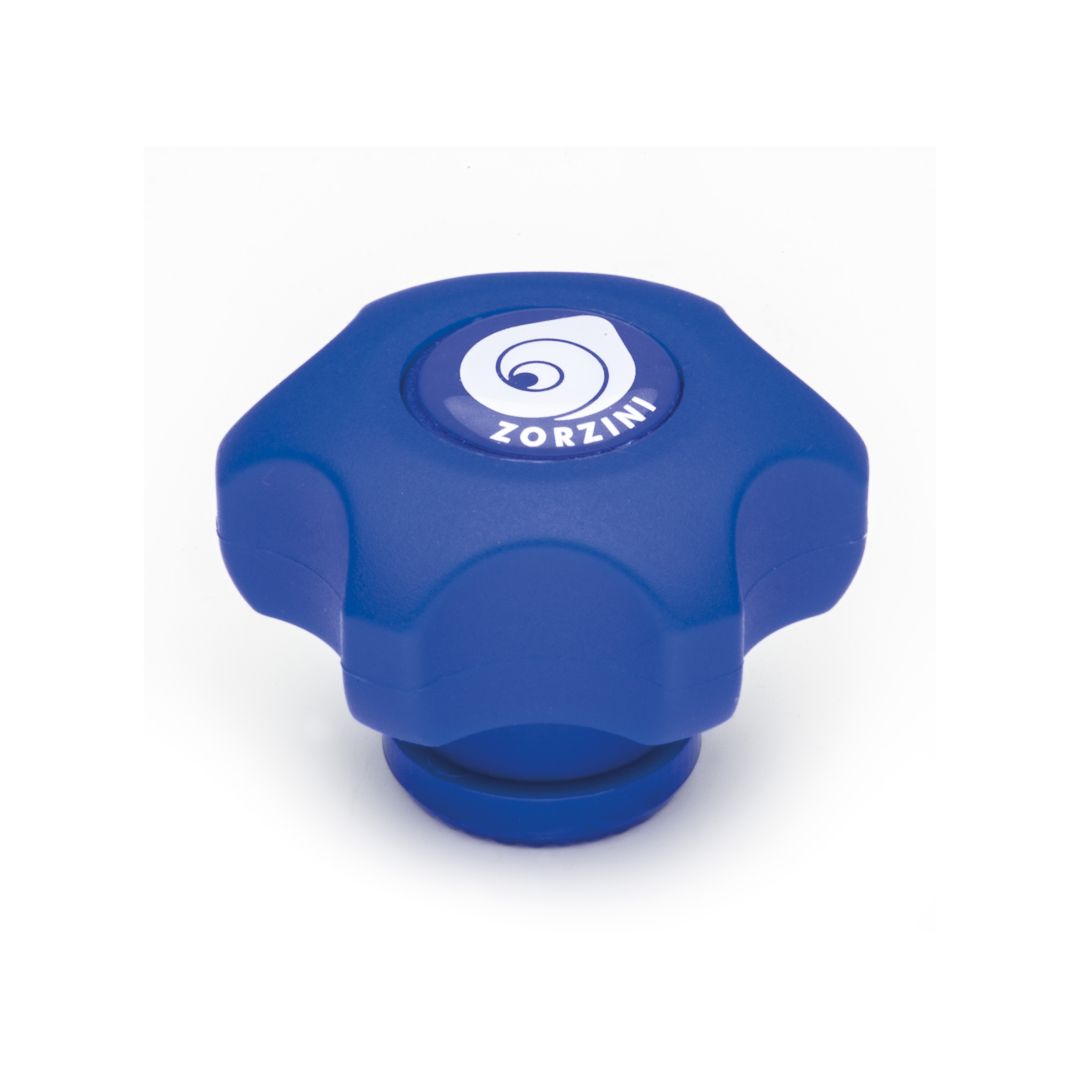

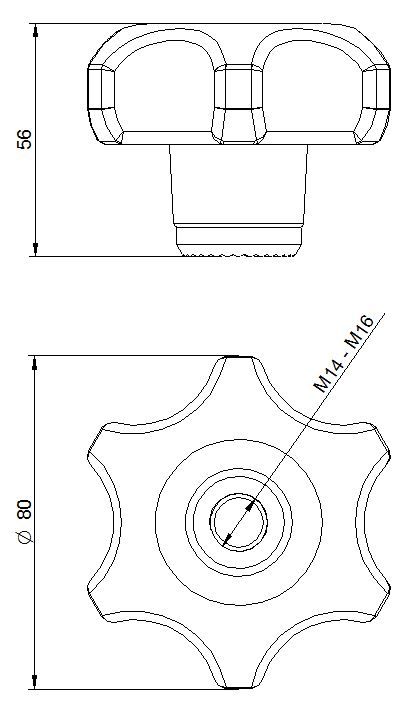

Típus: 170 anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/170 típusú, fedélben ragasztás mentesen) tekerője: — műanyag MEC/80 További elérhető változat: anyagminősége: — AISI 304 vagy 316L tömítése: — szilikon, NBREPDM, FKM PED minősítéssel rendelkeznek a következő típusok: 174, 176, 174/B, 176/B H nyakrész magasság

Szerkezeti dokumentáció

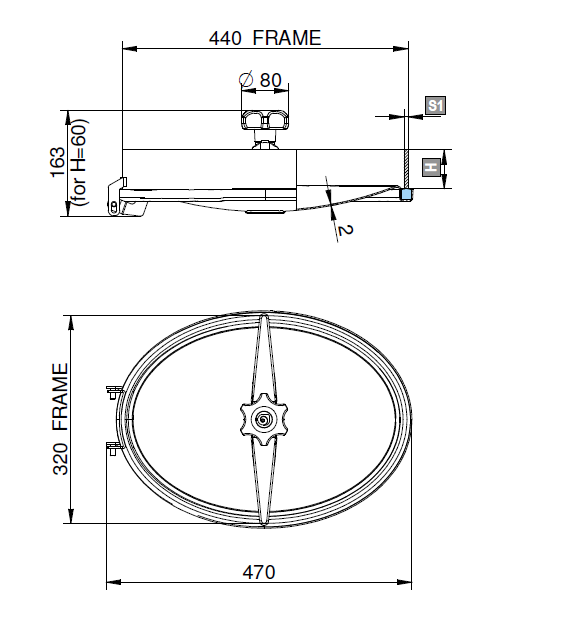

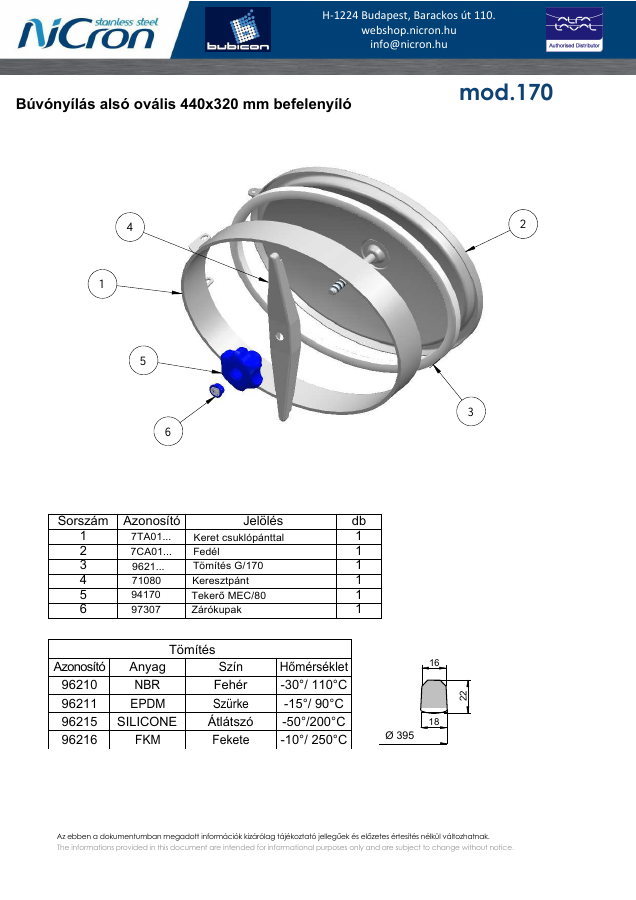

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék

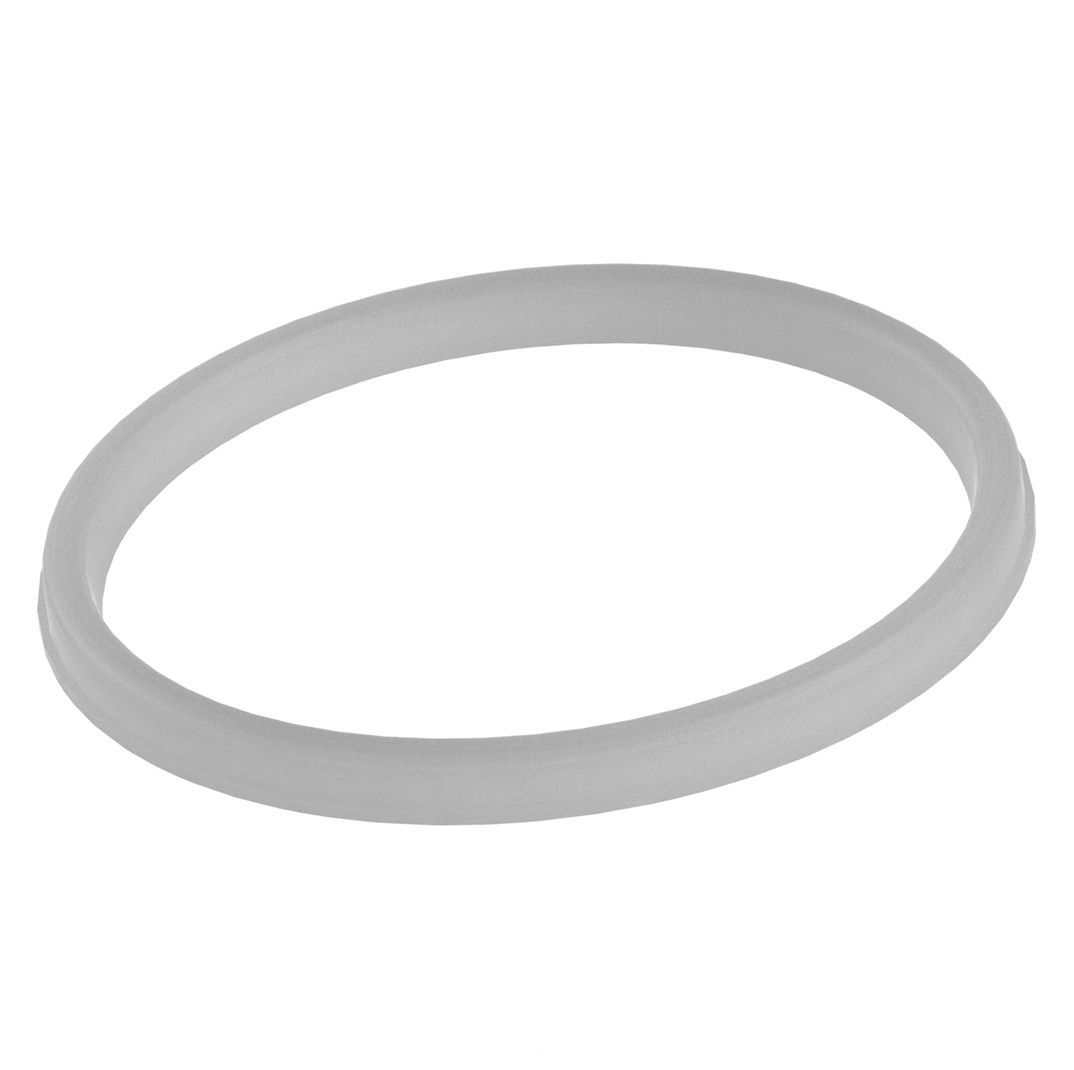

Tömítés ovál (170; 174AE; 180) G/170

Tömítés ovál (170; 174AE; 180) G/170

6 választható változat

Megnyitás
Tömítés ovál (170; 174AE; 180) G/EL 2002-ig

Tömítés ovál (170; 174AE; 180) G/EL 2002-ig

4 választható változat

Megnyitás
