Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó ovális 340 x 440 mm befelé nyíló (6001;6001 R) - PED 2014/68/EU
ovális búvónyílás 340 × 440 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Ovális
- Nyitásirány
- Befelé nyíló
- Elérhető méret
- 340 × 440
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35119
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 10 bar
- C méret
- 120 mm
- A méret
- 12 mm
- B méret
- 5 mm
- D méret
- 265 mm
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
4 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | C méret | A méret | B méret | D méret | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|
| 6001 PED | F35119 | 340 × 440 | 10 bar | 120 mm | 12 mm | 5 mm | 265 mm | 304L | |
| 6001 PED | F35120 | 340 × 440 | 10 bar | 120 mm | 12 mm | 5 mm | 265 mm | 316L | |
| 6001 R | F35121 | 340 × 440 | 6 bar | 80 mm | 8 mm | 3 mm | 225 mm | 304L | |
| 6001 R | F35122 | 340 × 440 | 6 bar | 80 mm | 8 mm | 3 mm | 225 mm | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Szerkezeti dokumentáció

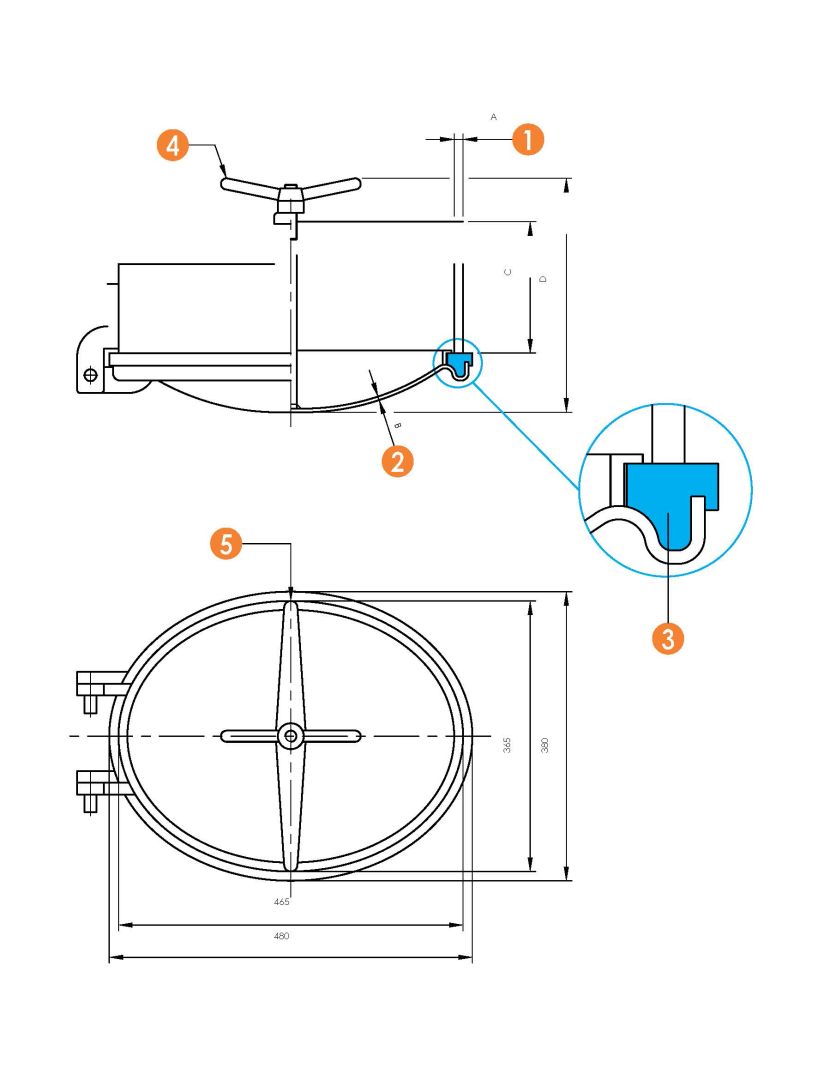

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
Típusazonos kiválasztás
Kompatibilis tartozékok
Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.
