Termékek/Búvónyílások/Rozsdamentes acél tartályra · Felső beépítésű · Ovális

Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás ovális, periférikus zárakkal (6023F)

Gyártó / márka: Veneta Acciai

ovális búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Ovális
Nyitásirány
Egyéb / nem jelölt
Elérhető méret
Lásd a műszaki adatlapon

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35189

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

D × d méret
412x315 mm
A méret
8 mm
B méret
2,5 mm
C méret
75 mm
E méret
165 mm
Megengedett üzemi nyomás
4 bar
További műszaki adatok+
Vákuumállóság
-1 bar
Anyagminőség
304L
N4
6
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

4 nyilvántartott változat

ModellCikkszámMéretA méretB méretC méretE méretMegengedett üzemi nyomásVákuumállóságAnyagminőségN4Ajánlatlista
6023F1F35189412x3158 mm2,5 mm75 mm165 mm4 bar-1 bar304L6
6023F1F35190412x3158 mm2,5 mm75 mm165 mm4 bar-1 bar316L6
6023F2F35191510x41010 mm3 mm80 mm170 mm3 bar-1 bar304L8
6023F2F35192510x41010 mm3 mm80 mm170 mm3 bar-1 bar316L8

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6023F anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

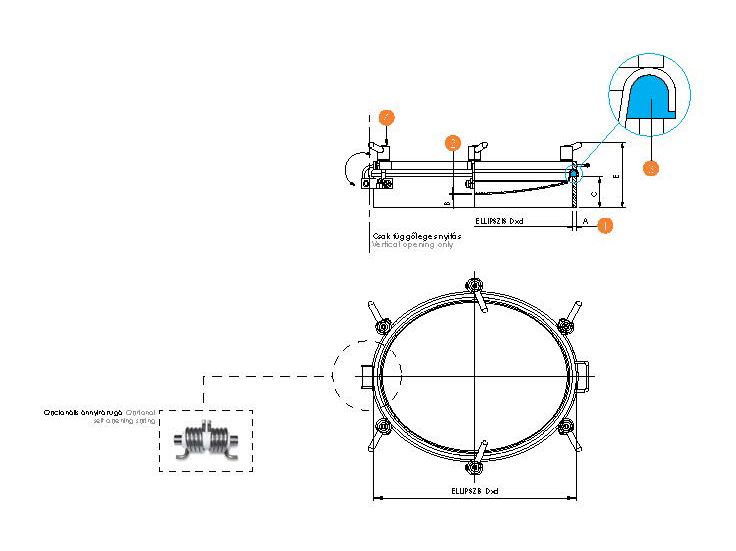

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
